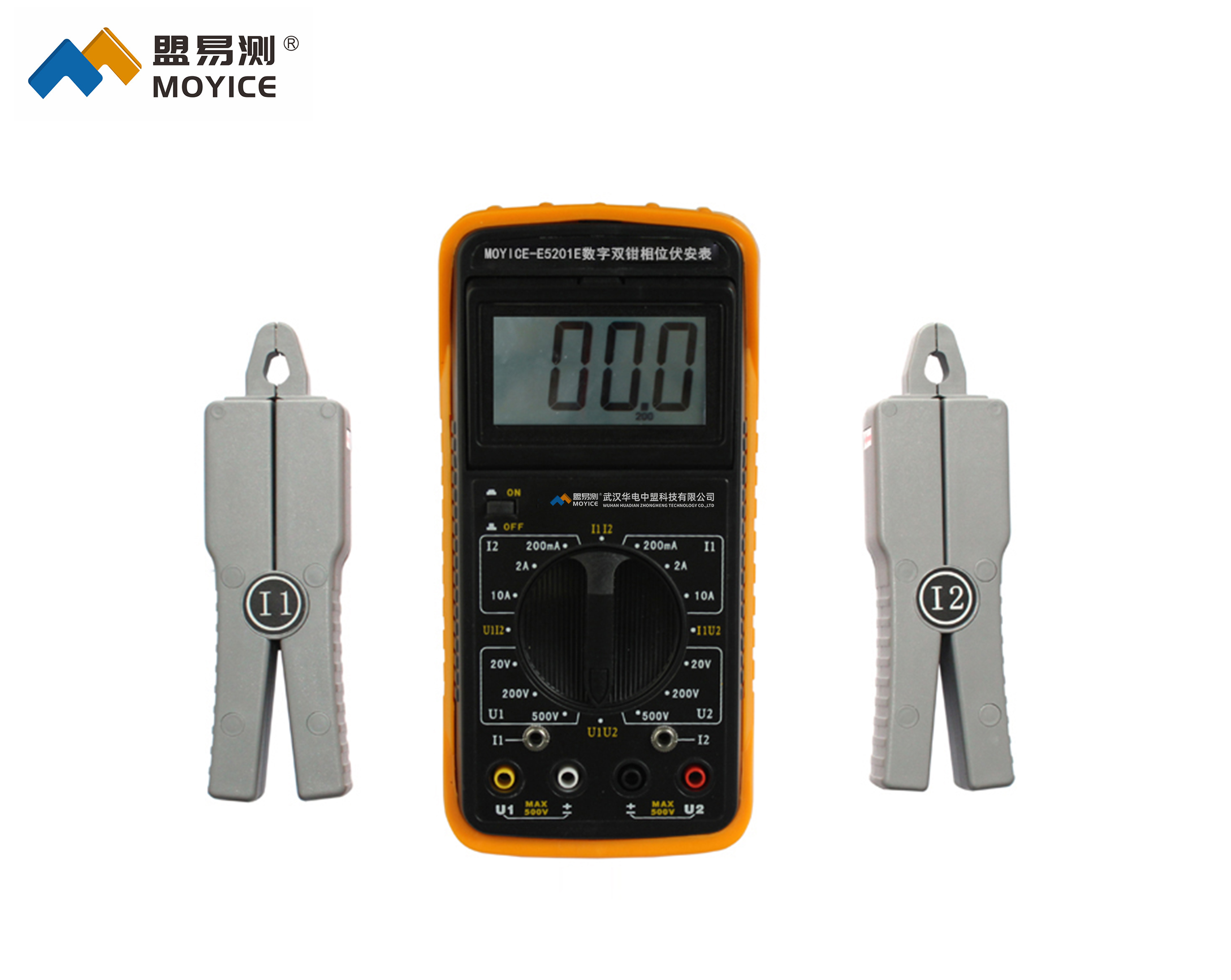

MOYICE-E5201E数字双钳相位伏安表

◆MOYICE-E5201E数字双钳相位伏安表简述

该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

◆MOYICE-E5201E数字双钳相位伏安表技术参数

1、参比工作条件
1）环境温度：（23±5）℃
2）环境湿度：（45～75）% RH
3）被测信号波形：正弦波、β=0.02
4）被测信号频率：（50±0.2）Hz
5）被测载流导线在钳口中的位置：任意
6）测量相位时被测信号幅值范围：100V～220V、0.5A～1.5A
7）外参比频率电磁场干扰：应避免
2、 基本误差极限
1）交流电压（见表1）
表1：交流电压测量误差

输入阻抗：各量限均为2MΩ
2） 交流电流（见表2）
表2：交流电流测量误差

3） 相位
U-U、U-I、I-I（见表3）
表3：工频相位测量误差

测U1-U2相位时电压输入回路阻抗：40kΩ
