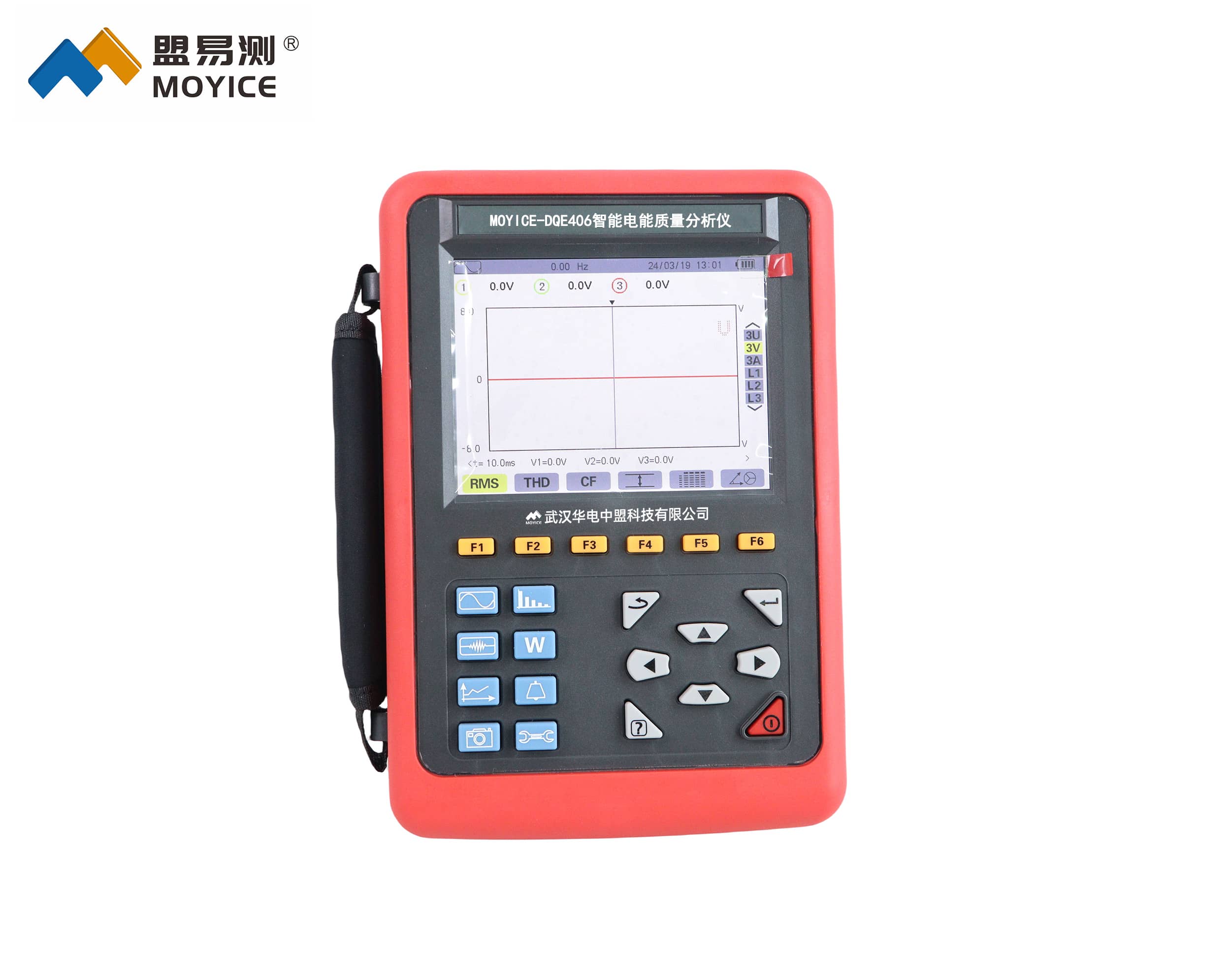

MOYICE-DQE406智能电能质量分析仪

执行标准：

执行标准：IEC61010-031(2002) IEC61010 -1

产品别名：

产品别称：智能电能质量分析仪、智能型三相智能电能质量分析仪、多功能智能电能质量分析仪、三相电力质量分析仪

产品特性：

产品特性：
※采用DSP+ARM双处理器架构;
※通道数4路电压，4路电流；
※同时记录20个电量参数(可根据需要选择)；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-DQE406智能电能质量分析仪简述

MOYICE-DQE406智能电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数(可根据需要选择)，1min采集记录一次，可记录存储长达300天的趋势曲线记录。

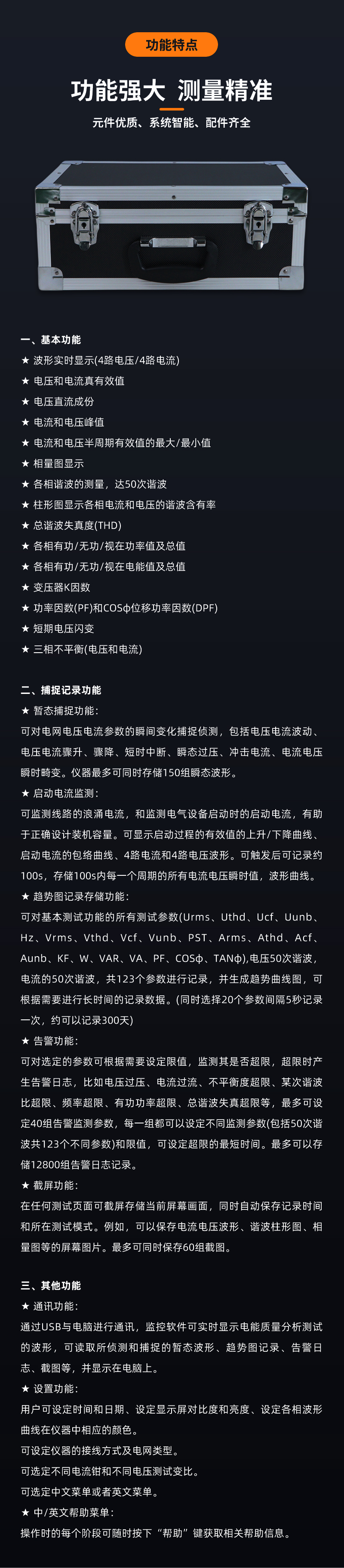

◆MOYICE-DQE406智能电能质量分析仪功能

★ 波形实时显示(4路电压/4路电流)。
★ 电压和电流真有效值。
★ 电压直流成份。
★ 电流和电压峰值。
★ 电流和电压半周期有效值的最大/最小值。
★ 相量图显示。
★ 各相谐波的测量，达50次谐波。
★ 柱形图显示各相电流和电压的谐波含有率。
★ 总谐波失真度(THD)。
★ 各相有功/无功/视在功率值及总值。
★ 各相有功/无功/视在电能值及总值。
★ 变压器K因数。
★ 功率因数(PF)和COSφ位移功率因数(DPF)。
★ 短期电压闪变。
★ 三相不平衡(电压和电流)。

技术参数

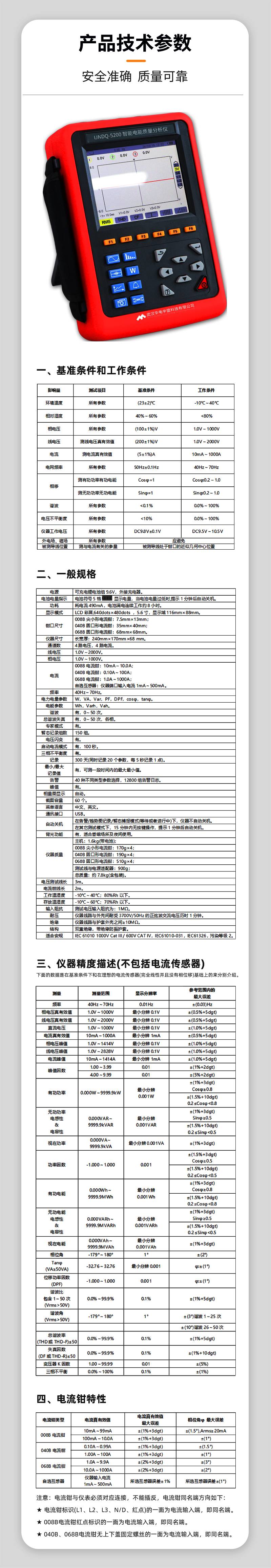

◆MOYICE-DQE406智能电能质量分析仪技术参数

电源	可充电锂电池组9.6V，外接充电器。
电池电量指示	电池符号5格显示电量，当电池电量过低时,提示1分钟后自动关机。
工作电流	约490mA，电池满电连续工作约8小时。
显示模式	LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。
通道数	4路电压，4路电流。
线电压	1.0V～2000V。
相电压	1.0V～1000V。
电流	008B电流钳：10mA～10.0A；（选配） 040B电流钳：0.10A～100A；（选配） 068B电流钳：1.0A～1000A；（选配） 300F柔性线圈电流传感器： 10A～6000A（选配）
频率	40Hz～70Hz。
电力电量参数	W，VA，Var，PF，DPF，cosφ，tanφ。
电能参数	Wh，Varh，Vah。
谐波	有，0～50次。
总谐波失真	有，0～50次，各相。
暂态记录组数	150组。
电压闪变	有。
启动电流模式	有，100秒。
三相不平衡度	有。
记录	300天(同时记录20个参数，每1分钟记录1点)。
最小最大记录值	有，可测一段时间内的最大最小值。
告警	40种不同类型参数选择，12800组告警日志。
峰值	有。
截图容量	60个。
菜单语言	中文、英文。
通讯接口	USB。
自动关机	在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机。
	在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。
背光功能	有，适合昏暗场所及夜间使用。
电压测试线长	3m。
电流钳线长	2m。
工作温湿度	-10℃～40℃；80%RH以下。
存放温湿度	-10℃～60℃；70%RH以下。
输入阻抗	测试电压输入阻抗为：1MΩ。
耐压	仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。
绝缘	仪器线路与护套外壳之间≥10MΩ。
结构	双重绝缘，带绝缘防振护套。
