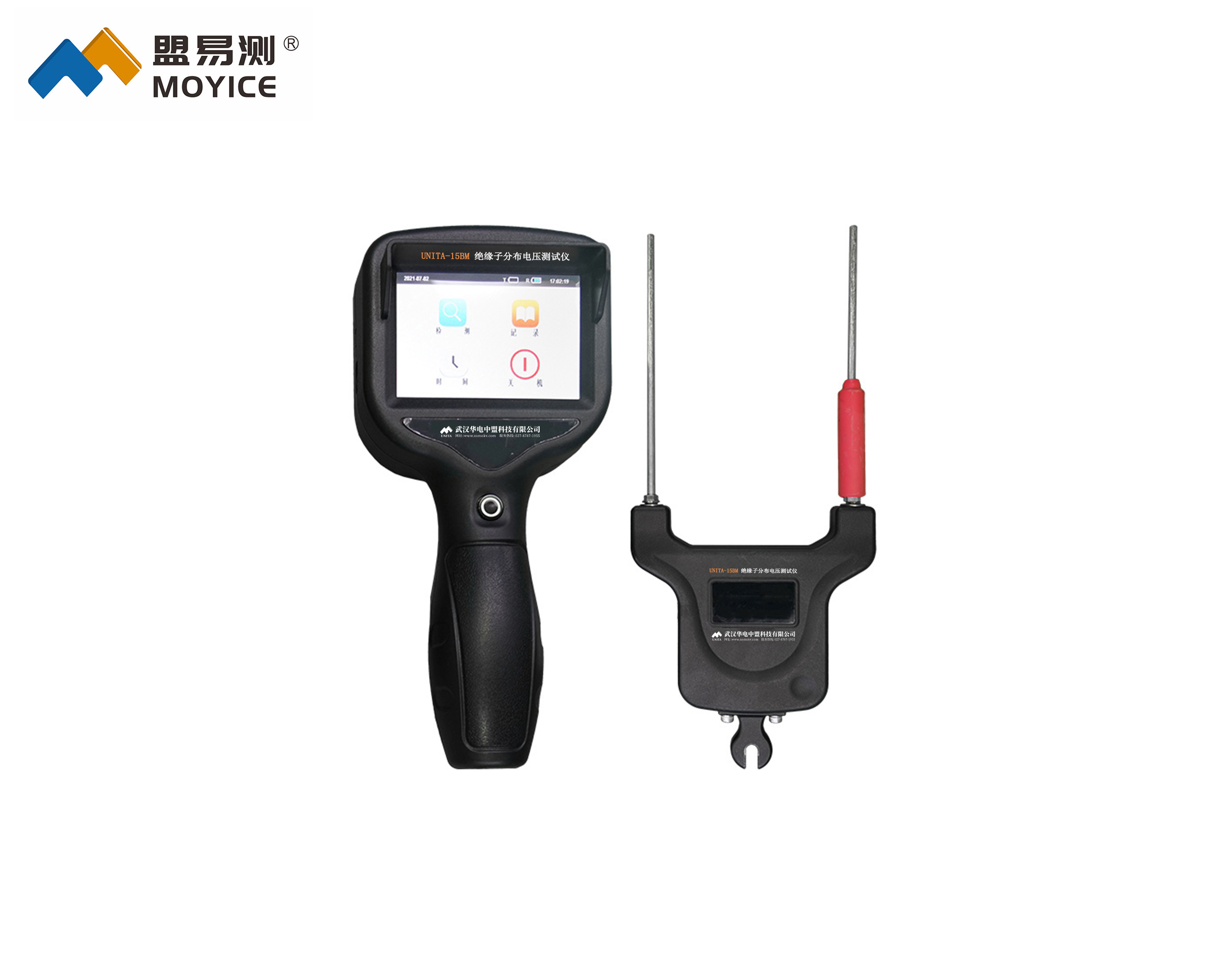

MOYICE-JD403 绝缘子分布电压测试仪

执行标准：

执行标准：DL/T596-2021、DL/T626-2015

产品别名：

产品别称：绝缘子分布电压测试仪、绝缘子串电压分布测量仪、绝缘子串电压分布测试仪、绝缘子电压分布测试仪、绝缘子串电压分布测量表、交流低零值绝缘子带电检测仪

产品特性：

产品特性：
※用于测试带电的悬式绝缘子或实验室检测悬式绝缘子的分布电压;;
※运行电压：35 - 1000KV，不同电压等级均适用;
※可根据用户需求来定制产品；
产品品牌：盟易测
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-JD403 绝缘子分布电压测试仪简述

绝缘子是电网中的重要部件，其质量直接关系到电网的安全运行。现场绝缘子在通电后因长期承受机械负荷、电气负荷且运行在雷击、日晒雨淋等恶劣环境中，可能出现电气性能与机械性能降低、劣化的现象，当其劣化达到一定程度时，形成零值绝缘子，其绝缘性能无法满足运行要求，就会直接威胁电力系统的安全运行。
通过测量绝缘子串中每片绝缘子两端的分布电压值，可有效检测出每片绝缘子的绝缘状况，发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性。

◆MOYICE-JD403 绝缘子分布电压测试仪功能特点

（1）该仪器具有高电压耐受能力，采用抗干扰技术，实现了在不停电的情况下测量绝缘子片两端的分布电压。
（2）支持数据远距离传输，检测发射机与手持接收机间的数据传输通过射频的方式，使检测过程更加方便、快捷。
（3）检测发射机可通过调节卡扣接头与绝缘操作杆的连接，适用耐张、悬垂等不同角度的测量需求。
（4）根据检测数据自动统计每串片数，存储每片测量结果，并可将测量结果存入U盘，方便以后查询。
（5）支持历史数据查看及分析，可在手持接收机上查看存入U盘的历史数据，并绘制绝缘子串电压分布曲线。

技术参数

◆MOYICE-JD403 绝缘子分布电压测试仪技术参数

适用范围	35kV～1000kV高压输电线路盘形悬式绝缘子带电检测
测量范围及误差	1～40kV ±1%F.S.
显示方式	3.5寸触摸屏
通讯方式	射频，传输距离不小于100m
电源	3.7V可充电锂电池
连续使用时间	≥8小时
使用工作条件	环境温度：-25℃～+80℃
	相对湿度：≤75%
	大气压力：86kPa～106 kPa
贮存条件	环境温度：-40℃～+120℃
	相对湿度：≤90%
	大气压力：86kPa～106 kPa
整机重量	720g
外形尺寸	检测发射机：380mm×178mm×34mm
	手持接收机：210mm×100mm×55mm
绝缘杆	标配6m（可按需配置）
