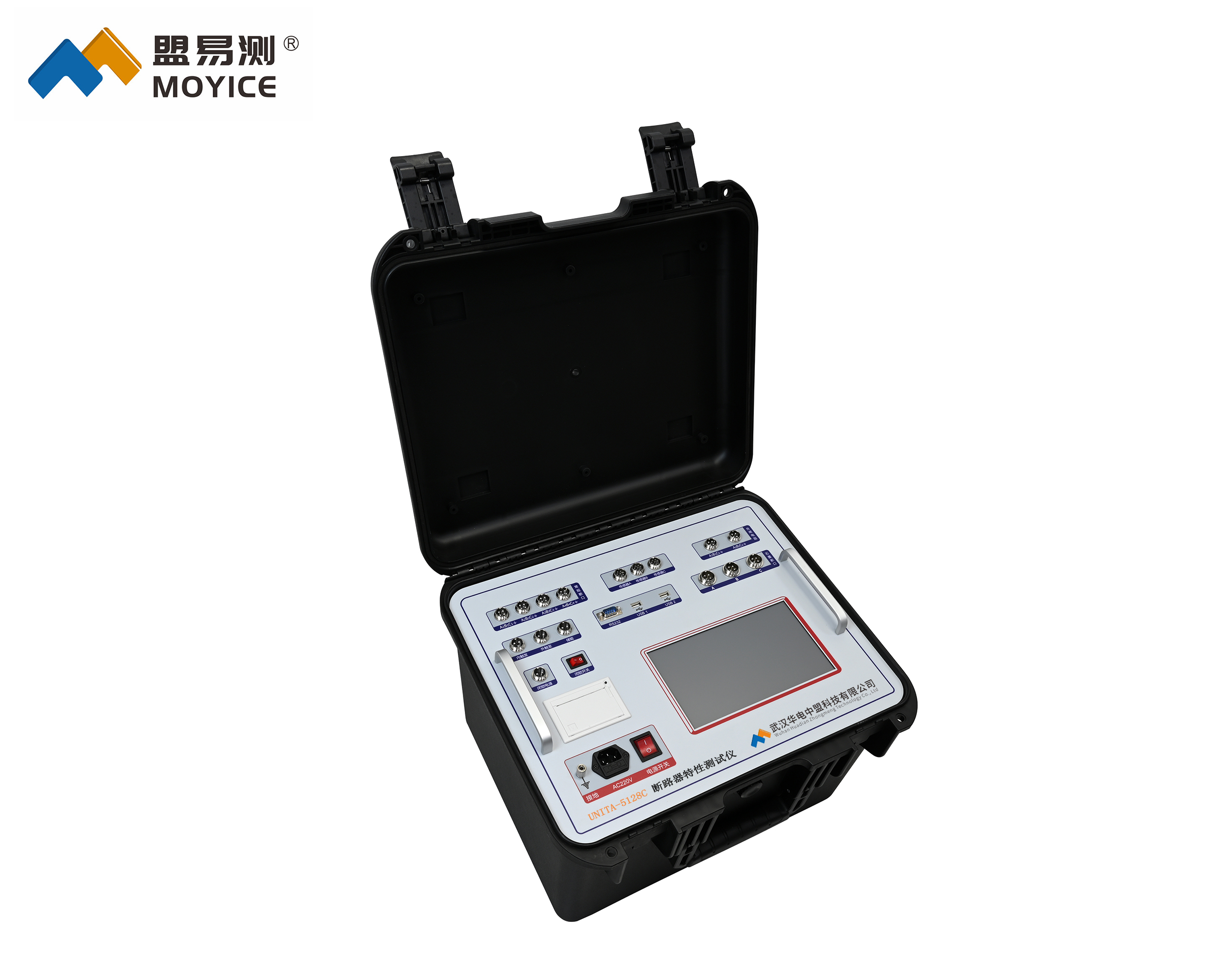

◆UNITA-5128C 断路器特性测试仪简述

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。UNITA-5128C断路器特性测试仪即（高压开关机械特性测试仪）为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

◆UNITA-5128C 断路器特性测试仪技术参数

1．时间测量：

              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期之差
              合闸（分闸）弹跳时间（弹跳次数）
              不同期测试范围：0.10ms～99ms，分辨率：0.01ms；
              内触发测试范围：0.10ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。
              外触发测试范围：0.01ms～200s
              在1000ms以内准确率：0.05%±1个字
2.合闸电阻测量：
              3/6路固有分闸（合闸）时间（选配）
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸电阻投入时间
   3. 测量范围：20～10KΩ,分辨率0.01Ω，准确度：3%±1个字
   4. 石墨触头测量：
             3/6路固有分闸（合闸）时间（选配）
             分闸（合闸）相内不同期
             分闸（合闸）相间不同期
             测量电流：10A/20A/30A（可选）
5.速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度
6.测速范围：
             0.1mm传感器 0.001～2.50m/s
             345°角度传感器 0.01～25.00m/s，
加速度传感器 0.01～15.00m/s
             激光传感器0.01～15.00m/s。（选配）
7.行程测量：动触头行程（行程）
             接触行程（开距）
             超行程
             过冲行程或反弹行程
8. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
             旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
             加速度传感器测量范围：0-300mm，分辨率:0.1mm。
9.线圈电流：最大电流30A,分辨率：0.01A。
10.线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。
11.仪器电源 ：AC220V ± 10%；50Hz ± 10%。
12.直流电源输出:DC6～270V连续可调，DC24V≤15A（短时）,DC220V≤ 20A(短时)。
13.外触发触发电压：AC/DC10-300V，电流≤120A
14.隔离开关测量范围：
⑴、电压输出：DC6～270V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
15.主机体积：460*330*335mm
16.使用环境：-20℃~+50℃
17.相对湿度：≤90%
