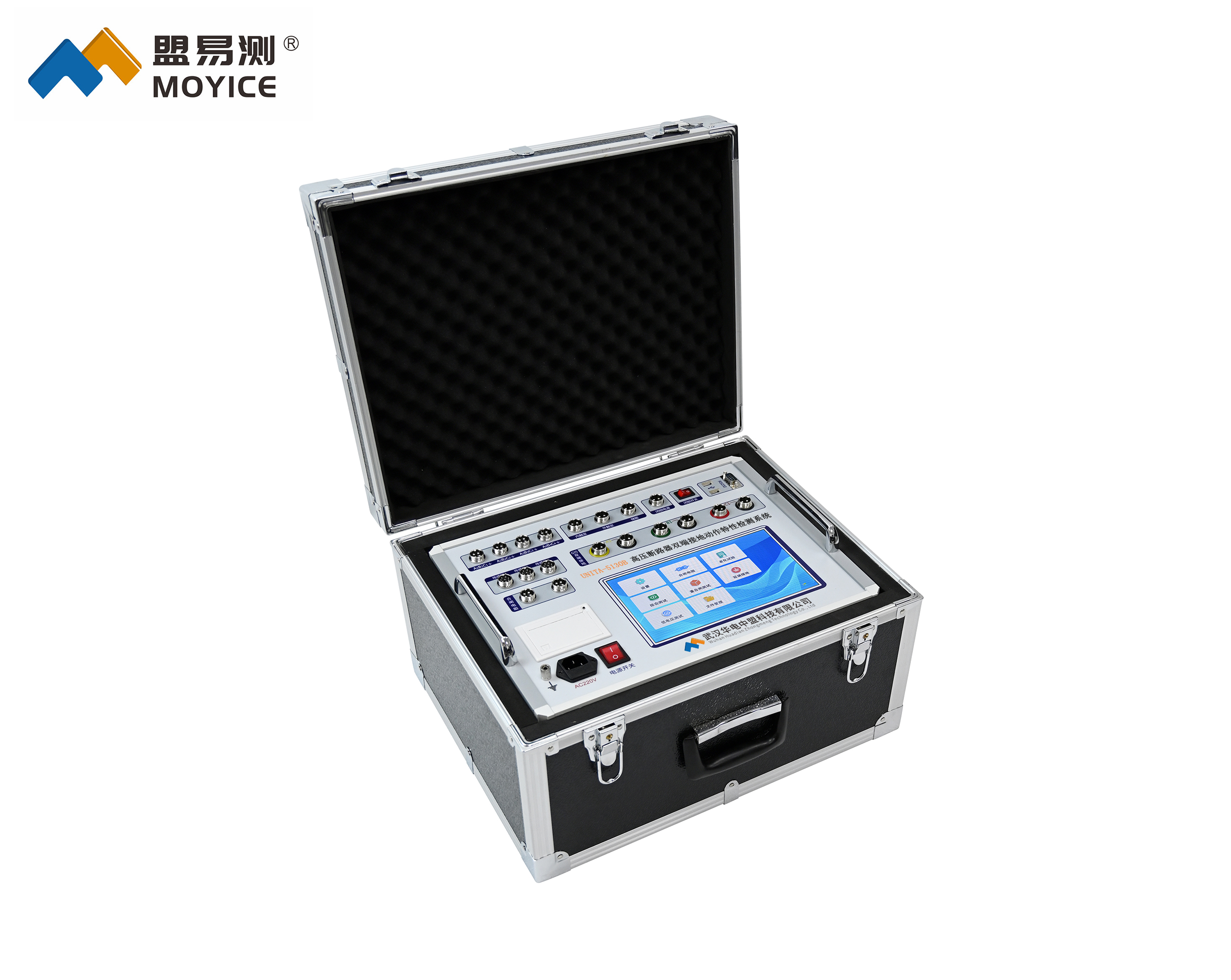

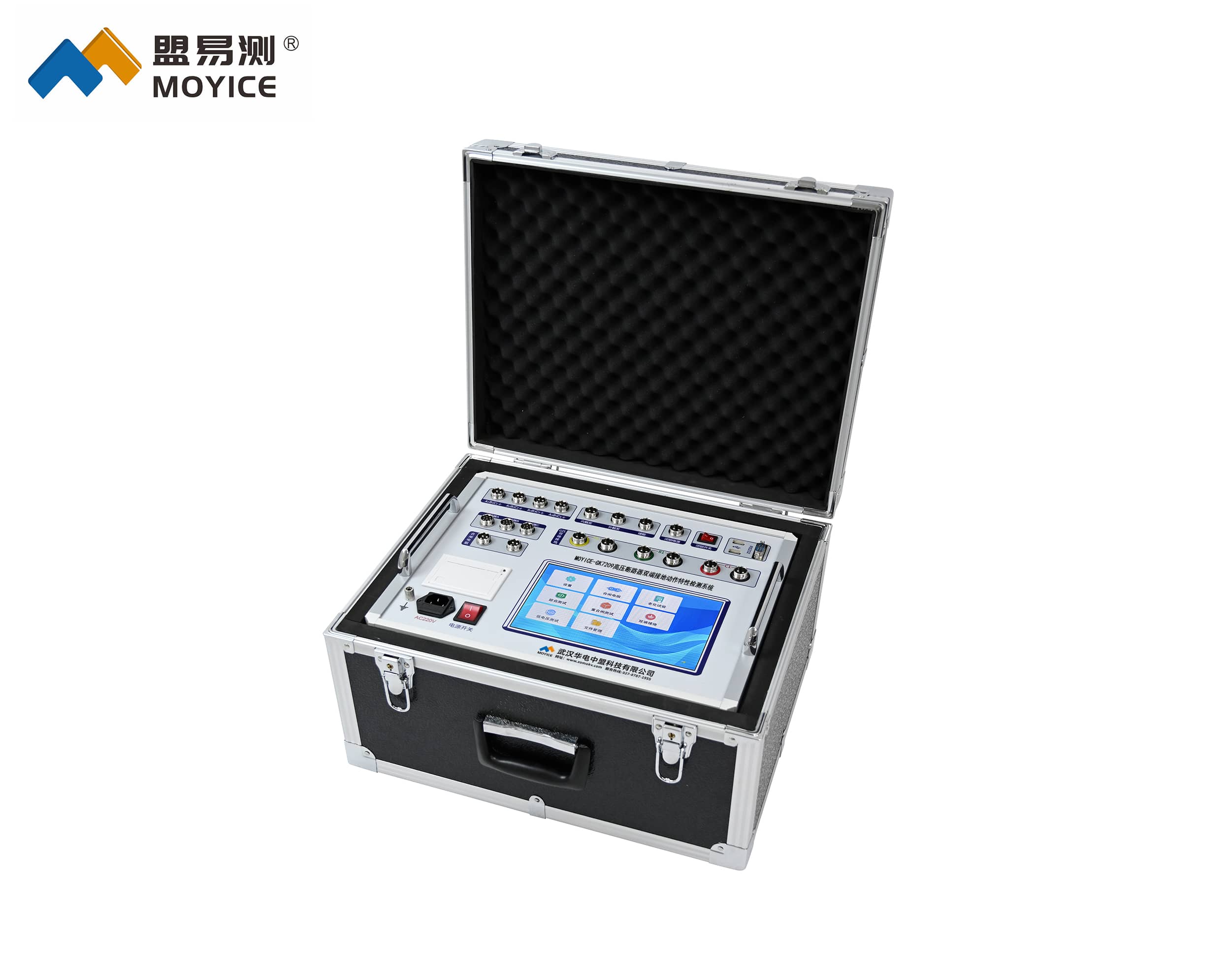

◆UNITA-5130B 高压断路器双端接地动作特性检测系统简介

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。UNITA-5130B高压断路器双端接地动作特性检测系统即（高压开关机械特性测试仪）为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

◆UNITA-5130B 高压断路器双端接地动作特性检测系统技术参数

1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期之差
              合闸（分闸）弹跳时间（弹跳次数）
              不同期测试范围：1ms～99ms，分辨率：0.01ms；
              内触发测试范围：1ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。
              外触发测试范围：0.01ms～200s
              在1000ms以内准确率：0.05%±0.1ms。
2.合闸电阻测量：
              3/6路固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸电阻投入时间、电阻值
3.测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±1Ω
4.速度测量：刚分（刚合）速度
            指定时间段（行程段或角度段）平均速度
5.测速范围：0.1mm传感器 0.01～25.00m/s，准确率:±0.1m/s
            345°角度传感器 0.01～25.00m/s，准确率:±0.1m/s
            激光传感器0.01～15.00m/s。
6.行程测量：动触头行程（行程）（3路行程测量选配）
            接触行程（开距）
            超行程
            过冲行程或反弹行程
7.测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
            旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
            加速度传感器测量范围：0-300mm，分辨率:0.1mm。准确率:土(1%L+0.2)mm。
8.线圈电流范围：最大电流30A,分辨率：0.01A。  准确率:土5%
9.线圈电阻测量范围：0～10000Ω,分辨率：0.01Ω。 准确率:土5%
10.仪器电源 ：AC220V ± 10%；50Hz ± 10%。
11.直流电源输出:DC6～270V连续可调，DC24V≤25A（短时），DC220V≤ 20A(短时)。
12.外触发触发电压：AC/DC10-300V，电流≤120A
13.隔离开关测量范围：
⑴、电压输出：DC6～270V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
14.主机体积：400×300×175mm
15.使用环境：-20℃~+50℃
16.相对湿度：≤90%
