MOYICE-XBV129 变频串联谐振试验装置

◆MOYICE-XBV129 变频串联谐振试验装置简述

本装置主要用于10kV、35kV、110 kV电缆、110kV主变、GIS、断路器的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

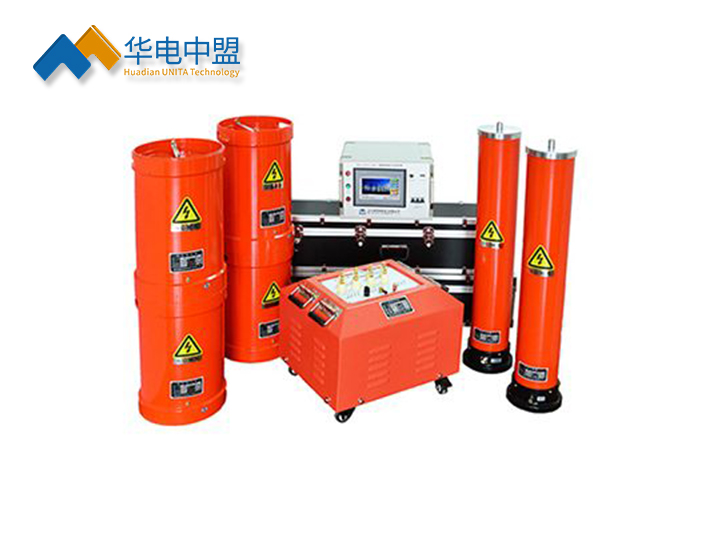

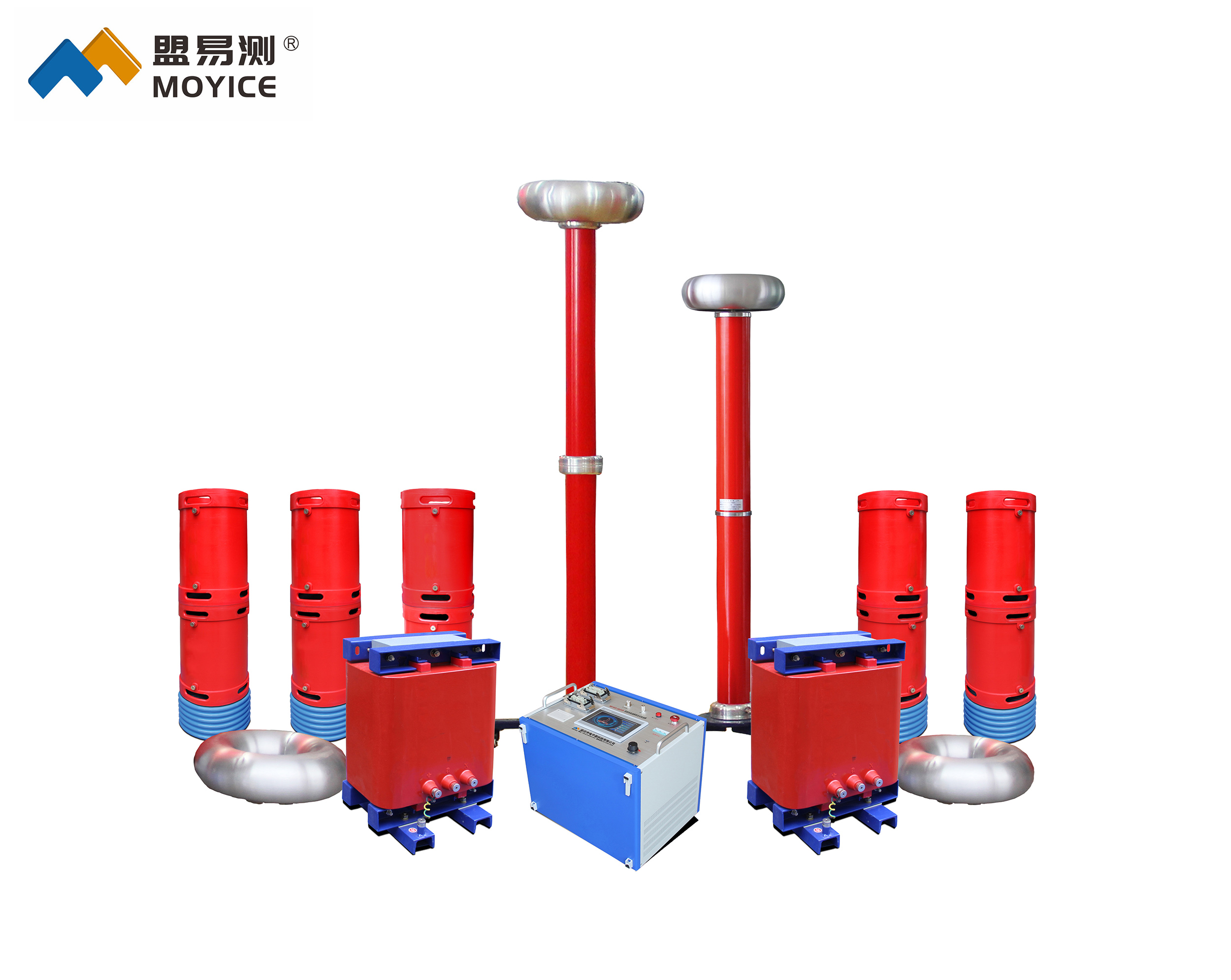

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

◆MOYICE-XBV129 变频串联谐振试验装置适用对象及使用要求

 1、110kV断路器、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，
试验时间1min。
2、110kV/400mm2电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，
试验电压128kV，试验时间60min。
3、110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。
4、10kV/300mm2电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，
试验电压17.4kV，试验时间60min。
5、35kV/300mm2电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，
试验电压52kV，试验时间60min。

◆MOYICE-XBV129 变频串联谐振试验装置技术参数

2．输出电压波形畸变率：<1.0％
3. 允许连续工作时间：额定条件下一次性工作60分钟；
4．装置自身品质因数：Q > 50
5. 开关、GIS等试验满负荷时品质因数：Q>20（与负载相关）
6．输入电源：三相380V或单相220V
7．频率调节范围：30Hz ～ 300Hz
8．系统测量精度：1.5％
9．具有过压、过流、零位启动等保护功能
主要单元及技术参数
1.激励变压器15kVA/4/8/16kV/0.4kV      2台
a)额定容量：15kVA；
b)输入电压：0～400V，单相；
c)输出电压：4/8/16kV
d)结    构：干式；
e)重    量：约110kg；
2.变频电源MOYICE(Q)-30kW/220/380V          1台
a)额定输出容量：30kW
b)工作电源：220/380±10%V（单/三相），工频
c)输出电压：0～400V，单相，
d)额定输入电流：75A
e)额定输出电流：75A
f)电压分辨率：0.01kV
g)电压测量精度：1.5%
h)频率调节范围：30 – 300Hz
i)频率调节分辨率：≤0.1Hz
j)频率稳定度： 0.1%
k)运 行 时 间：额定容量下连续60min
l)额定容量下连续运行60min元器件最高温度≤65K;
m)噪 声 水 平：≤50dB
n)n）重        量：约28kg；
3.高压电抗器54kVA/27kV              10节
a)额定容量：54kVA;
b)额定电压：27kV；
c)额定电流：2A；
d)电 感 量：55H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结    构：干式；
g)重    量：约65kg；
4.电容分压器270kV/1000pF             1套
a)额定电压：270kV；
b)高压电容量：1000pF
c)介质损耗：tgσ≤0.5%；
d)分 压 比：3000：1
e)测量精度：有效值1.5级;
f)重    量：约33.5kg；
5.补偿电容器160kV/5000pF              1套
a)额定电压：160kV；
b)高压电容量：5000pF；
c)c）重量：15kg
6.测试线                                      1套
