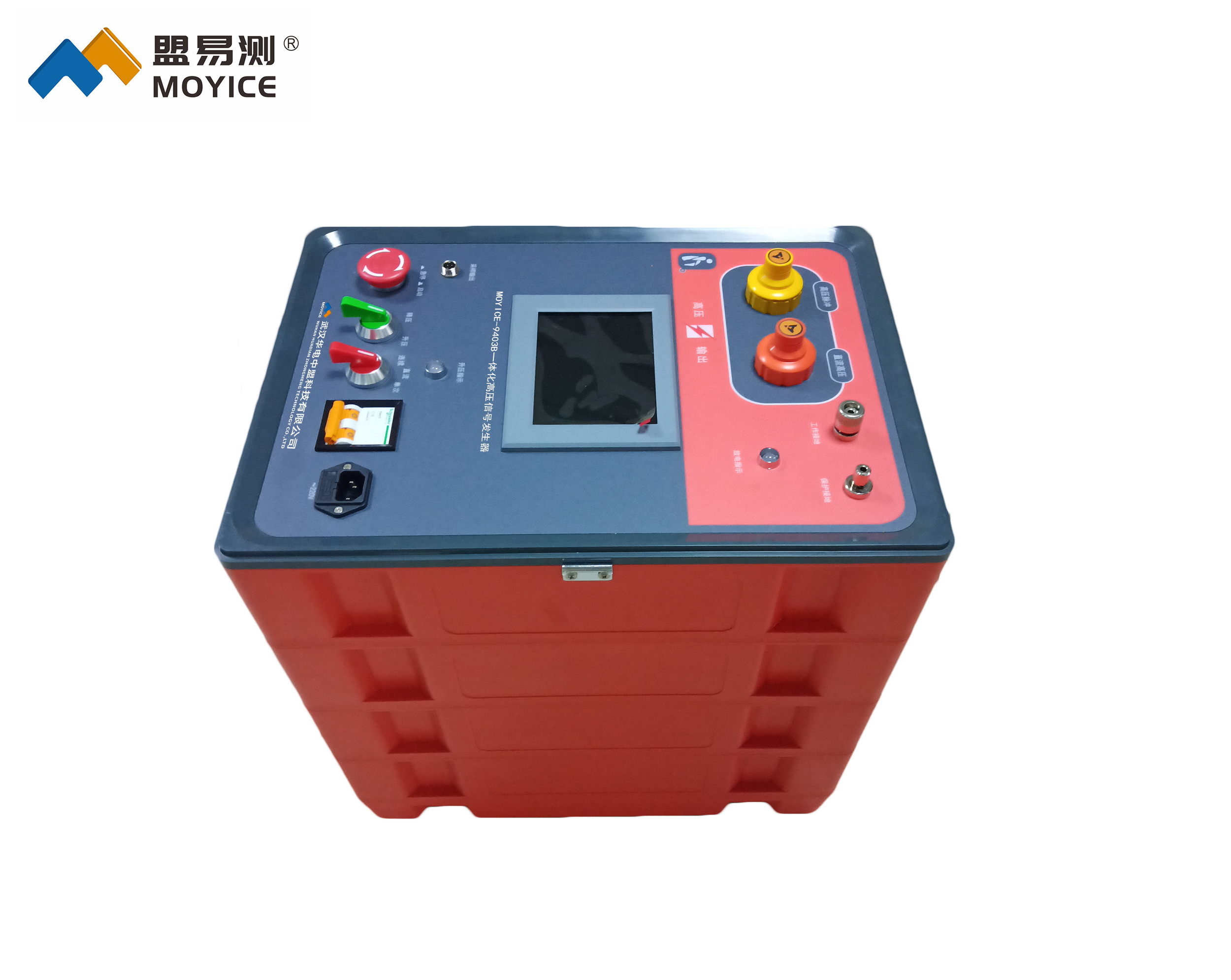

MOYICE-9403B一体化高压信号发生器

◆MOYICE-9403B一体化高压信号发生器简述

MOYICE-9403B一体化高压信号发生器采用工控技术数字化处理液晶显示界面，显示仪器的工作状态、电压高低、放电电流及放电频次，预置电压、自动升压、停机自动放完残余电量。采用了高压真空开关，仪器本身不产生放电声，因此即使故障放电点靠近高压脉冲施加端，也不会产生干扰，在短电缆故障定位中具有极大的优势。抛弃了球间隙放电机构，省去了人工调节的烦恼，仪器集成了高频高压大功率开关电源、放电棒以及高压脉冲电容，接线简单，操作安全方便。一体化设计，对被测故障电缆5秒放电一次，大大缩短故障定点时间，并且采用安全隔离模式， 对操作人员的安全提供有力保障，整机接线简单只需接一根电源线、一根高压线、一根地线，重量只相当于升压器的一半。
MOYICE-9403B 一体化高压信号发生器主要用于35kV及以下等级的电力电缆高阻和闪络性故障的测试，配合电缆故障测试仪可方便的进行多次脉冲测试及闪络测试。配合定点仪可准确的测定故障点位置。
本仪器将升压、整流、脉冲电容、脉冲产生器、停机自动安全接地放电、抗干扰能力强，利用液晶显示直观、大方，实现了高智能化的高压信号发生器。其功能齐全、操作安全方便、接线简单到只需外接输出和接地两类线。

◆MOYICE-9403B一体化高压信号发生器特点

1.采用封闭箱体结构，所有高压设备及高压端口均不外露，确保操作安全。
2.采用大屏液晶罗盘显示，更加直观的表现出放电电压及电流值。
3.集成化程度高，将高压开关电源、高压脉冲电容器、独特脉冲输出机构，自动放电机构、放电棒于一体，整个过程完全绝缘达到了安全第一的要求接线最简化。
4.本仪器自动化成度高，具有断电后放电棒自动放电，过流自动保护的功能。特别是高压开关受控于数字脉冲电路，实现了随电压升高自动可调频率的高压脉冲发生器。
5.具有连续高压脉冲、高压直流、单次高压脉冲三种工作模式，用户可根据需要自行选择。如：三次脉冲采样时选直流高压，闪络采样时选单次高压脉冲，故障定点时选连续高压脉冲。
6.具有单次放电、周期放电功能，适应不同的电缆故障性质，适用于各种进口、国产电缆故障测试仪。
7.台式结构，所有控制、操作和显示器件均设置于前面板,显示直观、操作方便。
8.升压、打火、放电装置一体化，接线、操作简单、方便，体积小，重量轻，方便携带。
9.控制回路采用电子技术设计，安全性、可靠性提高。
10.体积小所占空间小，可在狭小的环境中安全使用。

◆MOYICE-9403B一体化高压信号发生器技术参数

脉冲高压输出：0～36kV，负极性，连续可调
直流高压输出：0～36kV 最大输出电流：1000mA
内置电容： 4uF
工作方式： 直流/单次脉冲/周期脉冲
放电周期： 5s（可订制5～30s可调）
电压指示误差：±2%
放电能量： 2000J
供电电源： 220V±10% 50Hz±1%
工作条件：温度-30℃～+45℃，
相对湿度： 90%。
