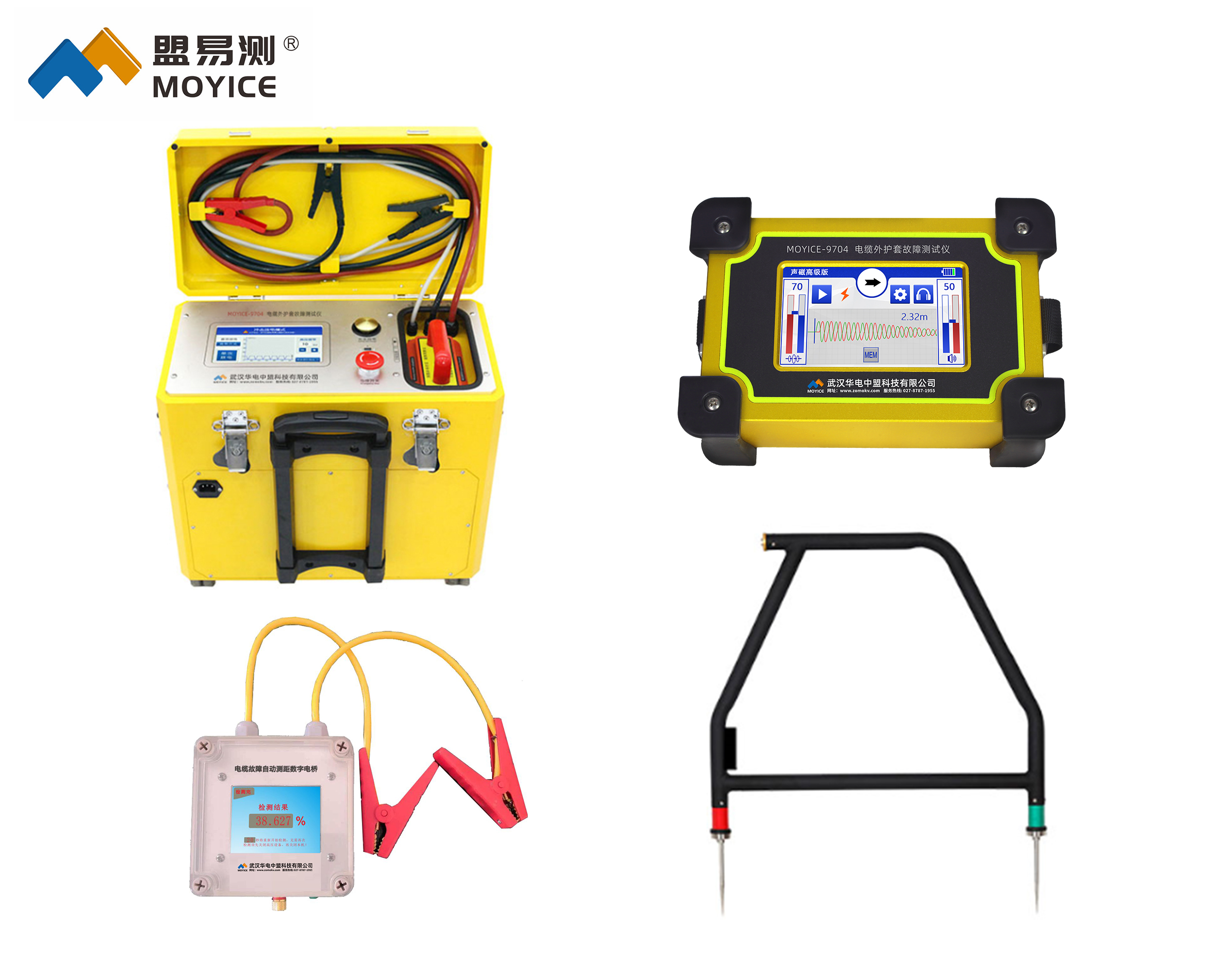

MOYICE-9704电缆外护套故障测试仪

执行标准：

执行标准：GB50150-2006

产品别名：

产品别名：电缆外护套故障测试仪

产品特性：

产品特性：
※用于精确定点单芯电缆的外护套故障，精确定点低压电缆中的接地泄漏故障;
※低功率故障定位，以避免损坏相邻线路或电缆；
※一机多功能，操作方便安全；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-9704电缆外护套故障测试仪简述

MOYICE-9704交联电缆外护套故障测试仪主要用于精确定点单芯电缆的外护套故障，精确定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位及耐压试验。
MOYICE-9704电缆外护套测试仪全面满足国家标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和预防性试验以及电缆外护套的故障定位。快速准确查找10kv-500kv单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，同时可对高密度聚乙烯、聚氯乙烯电缆外护套进行5kv-10kv,1分钟的直流耐压实验，是此类电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。
MOYICE-9704电缆外护套故障测试仪可以进行下列测试：中高压屏蔽电缆上的护套故障预定位、塑料绝缘层低压电缆上线路接地故障预定位、采用测量跨步电压法可以对电缆故障进行精确定点。
本设备采用微机和数字化技术，具有良好的操作和自动保护性能，使用方便安全，此设备也适合于将低压电力电缆中的高阻电缆故障转换为低阻故障。

技术参数

◆MOYICE-9704电缆外护套故障测试仪技术参数

1.电桥参数表

操作方式	320×240彩色液晶屏
待机电流	300mA
使用方式	配合护层信号发生器一起使用
定位精度	0.05%
结果显示	30秒自动出结果

2. 护层信号发生器

显示方式	7寸彩色电容触摸屏
工作方式	直流、单次、周期
输出直流电压	0-35kV连续可调
输出冲击能量	2048J
放电周期	4～15s连续可调（默认6S）
供电电源	外接220V电源；锂电池供电（选配）
烧穿电流	30mA，支持不间断连续烧穿，无需考虑仪器的耐受性
烧穿功率	1000W
工作环境相对湿度	RH≤85%（25℃）
外形尺寸	480mm X255mm X 500mm
重量	36.5Kg

3.护层故障定位接收机

显示方式	4.3寸高亮OLED彩色显示器，分辨率为480*272
操作方式	电容式触摸屏
测试精度	小于0.1m
信号强度显示	波形图显示、矩形条显示，数字显示，最大值显示
信号增益	音频增益＞140dB，电压多档位调节
隔离干扰	DC，50Hz
供电方式	内置可充电锂电池供电
工作时长	9小时
尺寸	511 mm x422 mm x158mm（外机箱）
重量	6.65kg（包含外机箱和配件）
