MOYICE-9701高压电缆外护层接地电流测试仪

执行标准：

执行标准：GB50150-2006、GB6587-86、GB6593-86、DL/T 596-2005、DL/T 846-2004

产品别名：

产品别名：高压电缆外护层接地电流测试仪

产品特性：

产品特性：
※电流：0-300A（AC）;
※最小分辨率0.1mA；
※谐波比25次，有间谐波，0.0%～99.9%；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-9701高压电缆外护层接地电流测试仪简述

为了满足接地电流的测量需要，本公司研制了一款抗干扰电缆外护套接地环流测试仪产品。本仪器采用全新数字电路，具有高效率、体积小、重量轻等特点。专用电流钳选用新CT双层磁性屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场及电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。手持式主机由ARM处理器控制，自动完成自检、数据处理、波形显示等功能。
本仪器也适用于通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、谐波、漏电流测试。

◆MOYICE-9701高压电缆外护层接地电流测试仪特点

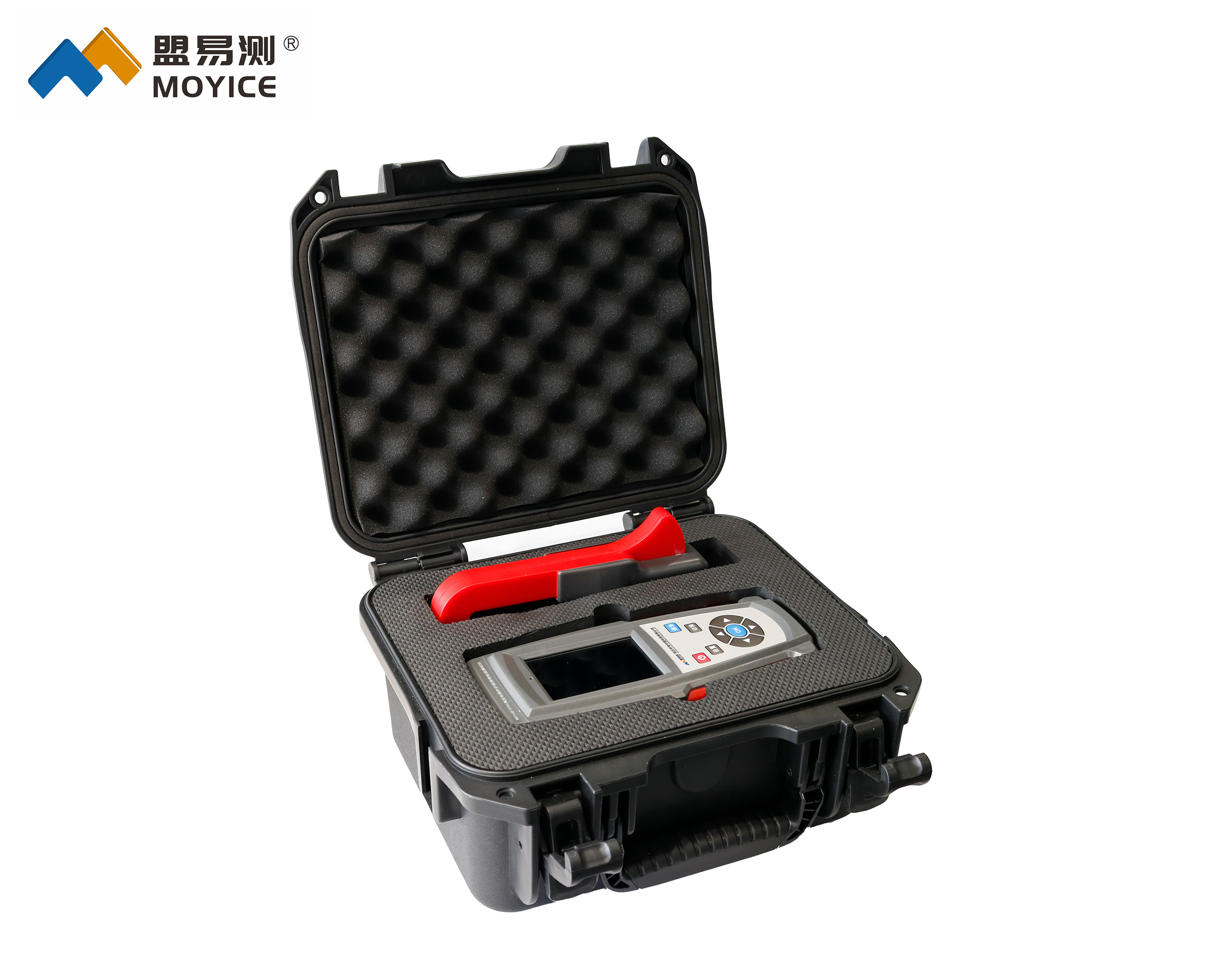

本仪器由手持式主机和专用电流钳组成。
适用于变电站、发电厂测量电缆外护套环流、电缆外护层接地电流、谐波、间谐波、总谐波率、漏电流、频率、波形等。
采用3.5寸彩色液晶屏，能实时显示被测电流的大小及波形，中文图形界面，操作直观。
专用电流钳选用特殊合金，双层磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保常年无间断测量的高精度、高稳定性、高可靠性。
非接触测量，不必断开被测线路，安全快速。
整机采用32位高速DSP和FFT变换、数字滤波等技术，抗干扰能力极强，确保数据准确可靠。
内置大容量锂电池，可设置自动关机时间和自定义编辑试品编号，方便现场使用，正常工况可连续工作8小时以上。
测试程序简单高效，仪器自动测量，波形显示。
菜单简单友好，显示数据图表清晰易读，阳光下可清晰显示。
仪器带有万年历、数据存储高达104组，关机不丢失数据。

技术参数

◆MOYICE-9701高压电缆外护层接地电流测试仪技术参数

工作电源		DC 大容量可充锂电池
		USB 充电接口
额定电流		150mA max
量程范围		电流：0-300A （AC）
		频率：20Hz～400Hz
频率		45～65Hz （用于工频50Hz信号测量）
准确度	磁场干扰B 5GS时	±1%±3个字
	磁场干扰B 10GS时	±1%±3个字
	磁场干扰B 15GS时	±1%±3个字
	磁场干扰B 20GS时	±2%±3个字
最小分辨率		0.1mA
谐波比		25次，有间谐波，0.0%～99.9%
总谐波率(THD)		0.0%～99.9%
采样速率		3次/秒
钳口尺寸		80mm
电流有效值显示		0.5mA-300A
内部数据存储		104组
显示		3.5寸彩色液晶屏，支持电容屏触摸
工作温度		-10～50℃
环境湿度		≤80%RH，无结露
储存条件		-20℃~60℃，≤95％RH, 无结露
体积		长218mm×宽98mm×高48mm
整机净重		~650g（含电池）
