UNITA-956 高压电缆故障预警与精确定位系统

执行标准：

参考标准：EN-61010-1,ICE 61557-7

产品别名：

产品别称：高压电缆故障预警与精确定位系统、电缆故障预警、定位在线监测系统

产品特性：

产品特性：
※本系统适用于110kV及以上电压等级电缆，由监测终端和中心站组成;
※能够及时预警电缆故障并在故障后快速定位故障点;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆UNITA-956 高压电缆故障预警与精确定位系统简介：
随着我国城镇化的快速发展，城镇用电量需求日益增大，高压电力电缆在城市内的输电应用上得到了快速的发展。高压电缆采用电缆隧道或电缆沟直埋的方式敷设，其绝缘性容易遭受外力损坏和环境腐蚀的侵害，从而导致线路跳闸，城市用电大面积停运，给城镇的日常用电生产、生活造成经济损失和重大影响。

图1电缆绝缘破坏图
现有的电缆故障监测手段和故障排查技术存在一定的不足。电缆在线监测主要“隧道电缆光纤测温”、“电缆护层环流在线监测”和“电缆接头护层局放监测”等方法。
光纤测温主要针对隧道电缆敷设结构，通过外电缆外护套贴敷光纤的方式测电缆表皮温度来实现温度在线监测，这种方法由于是裸露在隧道环境中，易受环境因素的干扰。

◆UNITA-956 高压电缆故障预警与精确定位系统系统介绍
系统结构
本系统适用于110kV及以上电压等级电缆，由监测终端和中心站组成。其核心部件——现场监测终端，包括信号采集模块、电源模块、通信模块三部分。

图1监测终端外观图

图1监测终端外观图
信号采集模块包括行波采集模块和工频采集模块，分别安装于终端接地箱接地线以及终端电缆导线，前者实时监测电缆线路的绝缘隐患放电行波以及故障行波，后者监测线路的工频电流。

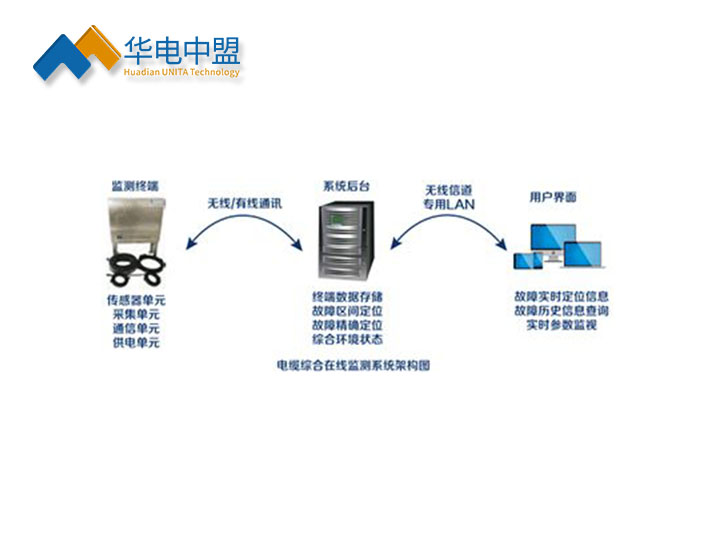

终端采集的信号通过GPRS/CDMA无线传输方式将实时数据传输给后台机房服务器监测软件，中心站通过终端传回的监测信号对故障进行诊断，并将诊断结果通过Web终端或者短信及时通知运维人员。使线路运维人员随时掌握电缆的运行情况，能够及时预警电缆故障并在故障后快速定位故障点。其系统结构意图如图2所示。

◆UNITA-956 高压电缆故障预警与精确定位系统功能
１）缺陷放电在线监测：采用高频脉冲电流法在接地线上监测电缆的故障缺陷放电情况，当放电量到达系统设定阈值，系统发出预警信息，通知运维人员对缺陷电缆接头、终端及本体进行检修。
２）电缆故障精确定位：本系统基于分布式行波定位技术，能够在电缆故障发生后，快速定位故障点，定位精度高，检修人员可快速找到故障点并排除故障恢复供电。
３）T接电缆、混架线路的区间故障定位；根据故障电流特征，仅需在线路两端、T接点，混架交接点配置监测终端，本系统即可确定T接电缆、混架线路的故障区间，明确故障区段，加快故障排查速度。
４）电缆故障类型智能辨识；本系统能够基于工频及行波特征，准确辨识包括单相接地、两相接地故障、间歇性故障、金属接地故障、高阻接地故障等不同类型的电缆故障。

◆UNITA-956 高压电缆故障预警与精确定位系统技术优势
系统前端采集装置采用高精度的误差处理技术，使系统故障定位精确误差小于等于10ｍ：
1)20ns级精度的GPS时钟对时技术，精度误差≤５ｍ；
2)速响应宽频行波电流传感器，其频率响应范围达到10k~2MHz，频响快，不失真，且响应速度小于2ns；精度误差≤１ｍ；
3)基于小波理论的行波到达分析技术，根据行波传播特性行波到达时刻是唯一不会受到传感器传变特性及传输畸变影响的行波标准量，运用小波分析技术提取行波到达时刻；精度误差≤４ｍ；

技术参数

◆UNITA-956 高压电缆故障预警与精确定位系统技术参数
定位精度： ≤10m
故障类型辨识准确率： ≥98%
故障定位响应时间： ≤10分钟
供电方式：负荷电流耦合取能，电流范围30A～800A/市电
通信方式： GPRS/无线通讯
故障定位响应时间： ≤10分钟
工作温度： -40～80℃
相对湿度： 5%～100%RH
海拔高度：不高于4000m
防护等级： IP65
免维护时间： 5年
