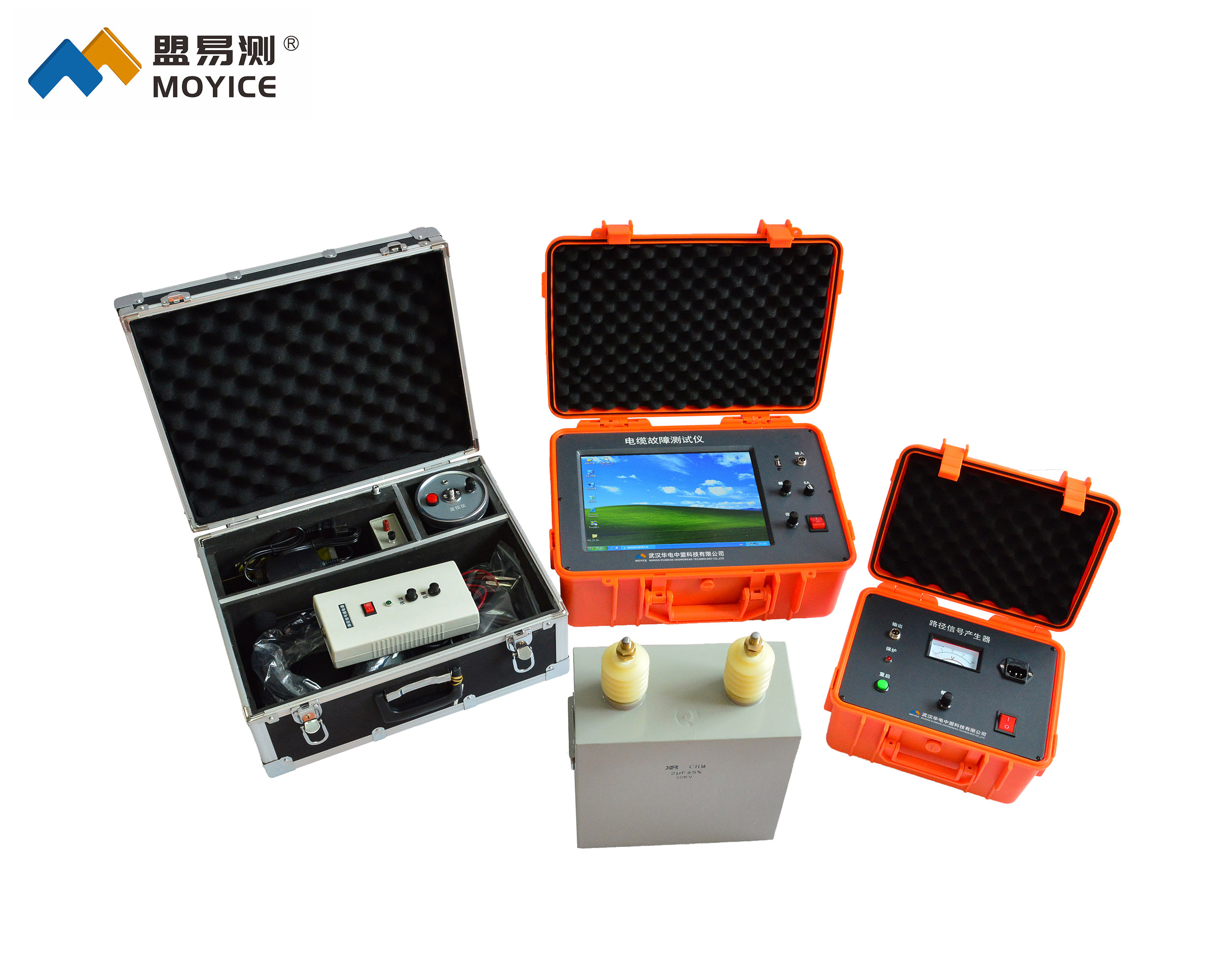

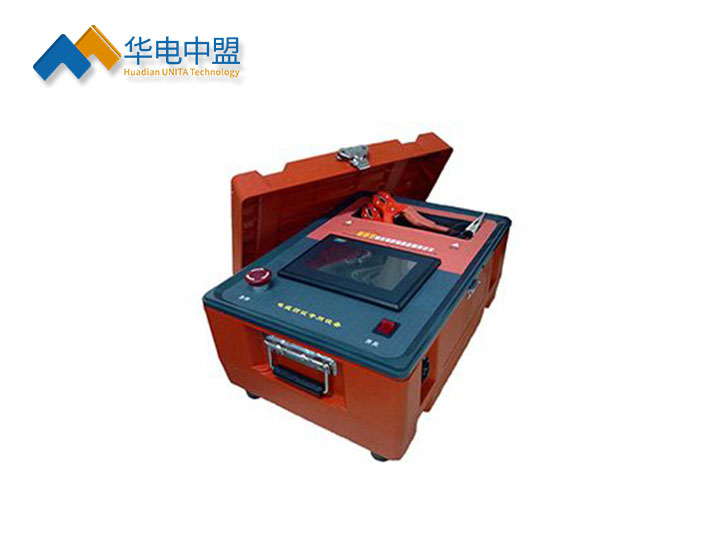

UN-9002 电缆故障测试仪

执行标准：GB15934-1996

产品别称：电缆故障测试仪、智能电缆故障测试仪、通信电缆故障测试仪、路灯电缆故障测试仪、高压电缆故障测试仪、低压电缆故障测试仪、电缆故障综合测试仪、通讯电缆故障测试仪

产品特性：
※主要用于测定电力电缆的断线、低阻、高阻及闪络性故障的故障距离;
※具有低压脉冲、脉冲电流两种电力电缆故障测距方法，可测所有类型电力电缆故障；
※可按用户需求定制产品；
产品品牌：盟易测
24小时服务热线：18627180062

售前咨询：027-87871955

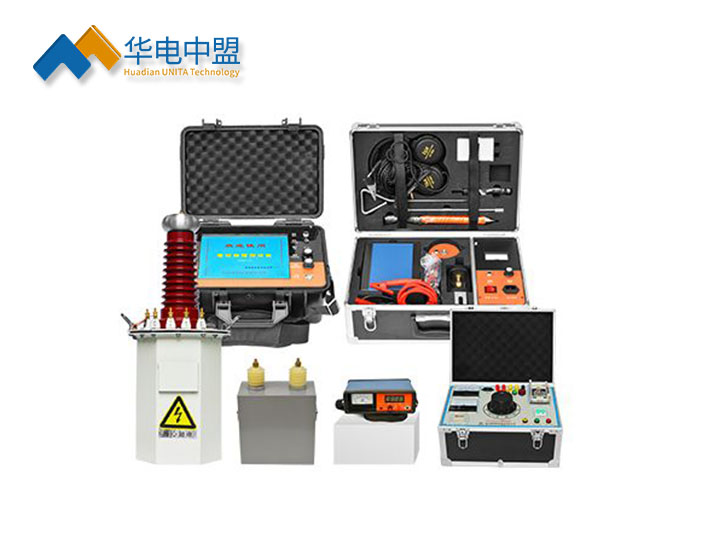

◆UN-9002 电缆故障测试仪介绍
（测距仪）介绍
UN-9002 电缆故障测试仪电缆故障测试仪采用了国际较高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
UN-9003A 电缆故障测试仪功能特点
1.用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2.可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。
3.全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4.工业级8寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
5.全局波形和局部波形同步显示，便于整体分析和细节调整。
6.任何高阻故障均呈现zui简单的类似低压脉冲短路故障波形特征，极易判读。
7.内置电源供电，在无电源环境中均可长时间使用。
8.体积小、重量轻、使用方便，检测故障成功率和测试精度高。
9.在任何环境下性能稳定，不死机，信号采集高压保护措施安全。
10.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
11.测试信号提供多种脉冲宽度，无测试盲区。

◆UN-9002声磁同步数显定点仪介绍

一、路径信号发射器简介
本产品配合路径探测接收机（即下节详述的“声磁数显同步定点仪”）能可靠地探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。
二、路径信号发射器功能特点
由于采用断续的幅度调制15kHz正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频的同频干扰，提高了现场探测效率。
由于采用幅度调制技术，本发射器不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作

◆UN-9002电缆故障定点仪功能特点
一、声磁同步数显定点仪简介
本产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。
二、声磁同步数显定点仪主要特点
1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。
2、缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。
3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。
4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

◆UN-9002 电缆故障测试仪技术指标
1.采样方法：低压脉冲法、冲击闪络法、速度测量法（扩展包含三次脉冲法、八次脉冲法）
2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
5.冲击高压：35kV及以下
6.测试距离：＜60km，盲区≤1m
7.分辨率：1m
8.测试精度：1m
9.显示方式：工业级8寸彩色触摸液晶屏
10.操作方式：触摸屏操作、物理旋钮操作

◆UN-9002路径信号发射器技术指标

1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。
2、工作频率：15kHz
3、工作方式：断续（重复周期1Hz/秒），等幅，调幅（调制频率400～1000Hz）等幅输出适合差拍式接收机，调幅输出适合直放式倍压检波接收机。
4、具有自动过热、过载保护功能，可连续工作8小时以上。
5、工作电源：AC 220V ±10%,50Hz
6、环境条件：温度-20～50℃，湿度小于95%

◆UN-9002声磁同步数显定点仪技术参数
1、数显距离：zui大500米，zui小0.1米。
2、粗测误差小于10%，定点误差为零。
3、电磁通道增益≥110dB。
4、电磁通道接收机灵敏度≤5μV。
5、声音通道音频放大器增益≤120dB。
6、工频抑制能力＞40dB。
7、声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或满亮(500.0米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。
8、声波传感器探头换成15kHz电磁传感探头时，可作电缆路径和电缆埋设深度的精确探测。
9、工作电源：内置可充电池供电，连续工作时长＞12小时。
10、功耗：≤0.7W
11.分析设置：滚屏、缩放、保存、调出、波移等功能
12.工作电源：内置电池供电
13.连续工作：≥8h（亦可使用外接电源使用），充电电源AC220V±10%
14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
17.外形尺寸：长270mm×宽220mm×高150mm
18.重量：3.2kg路径探测精度：0.2m
低阻故障定点精度：<0.2m
功耗：1.5W
质量：1Kg
体积：230mm×140mm×170mm
适用环境温度：-25℃- +50℃
