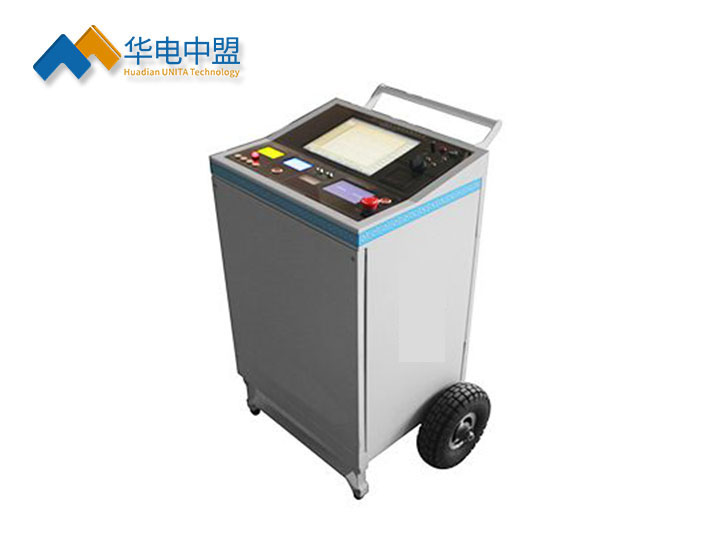

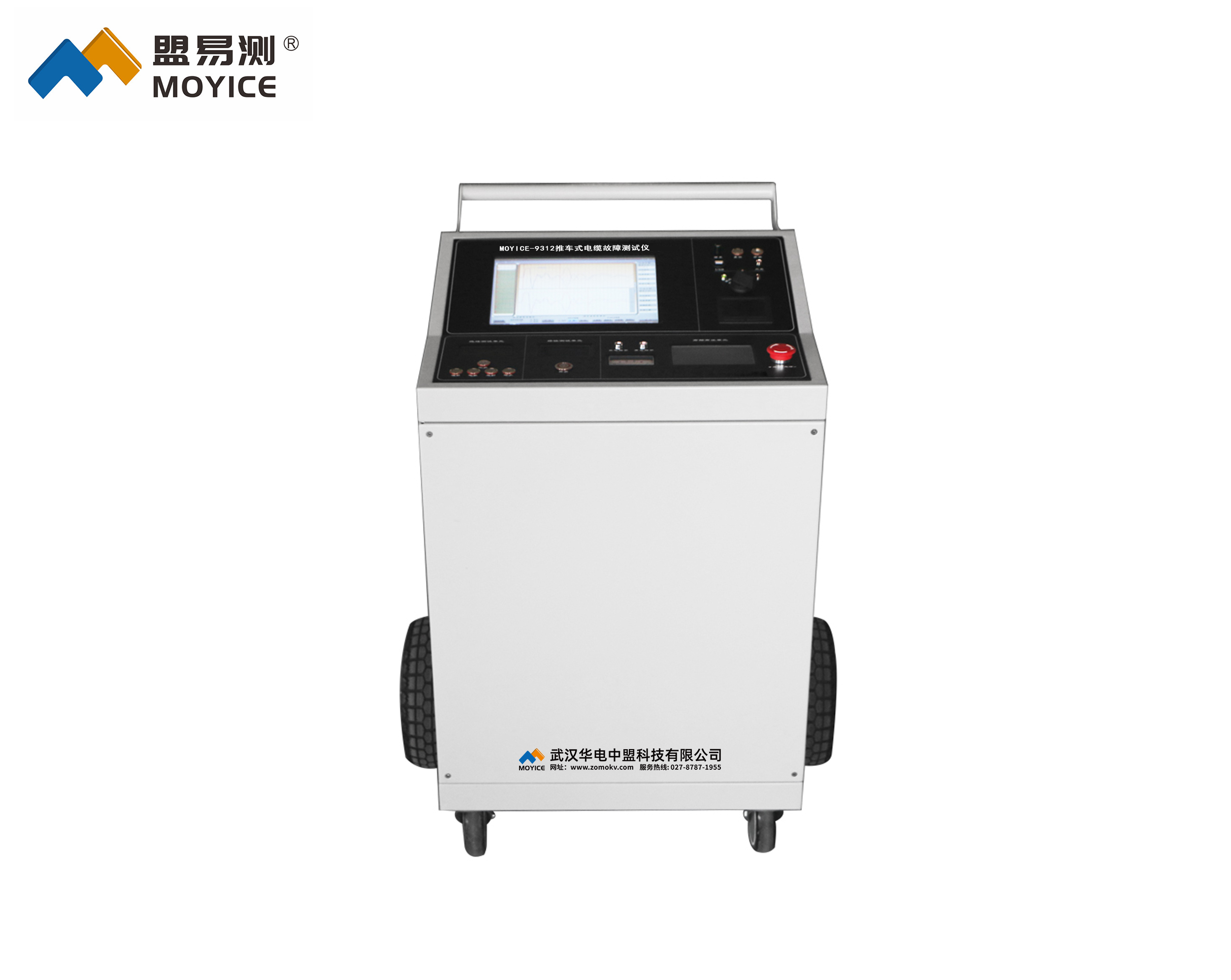

MOYICE-9312推车式电缆故障测试仪

◆MOYICE-9312推车式电缆故障测试仪简述

MOYICE-9312推车式电缆故障测试仪将传统、独立的电缆故障测试仪、一体化高频高压电源、多次脉冲产生器、路径发射机、绝缘电阻测试仪等独立单元高度集成于一体的电缆故障测试系统。该系统用于电力电缆各类故障的初步判断、测试和路径寻测，测试软件能够自动识别卡位读取故障距离，真正使得电缆故障的测试拥有轻便、简单、高效、安全等的优点。为电力电缆故障的快速测试提供便利。

◆MOYICE-9312推车式电缆故障测试仪技术参数

推车参数
1、输入电源：AC220V、50Hz
2、充电适配器：DC12V、DC16.8V
故障测试单元：
1、高集成、低功耗、一体化设计，稳定性高。
2、可测试各种220kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
3、也可用于测试铁路通信控制电缆、路灯电缆、机场信号、矿用电力电缆的各类故障。
4、可测量长度已知的任何电缆中电波传播的速度。
5、显示方式：12.1英寸工业级液晶屏（Linux操作系统）。
6、存储空间：4G电子盘。
7、测试方法：低压脉冲法、冲闪电流法、多次脉冲法。
8、操作方式：旋钮鼠标操作。
9、测试距离：不小于50km。
10、最短测试距离（盲区）：5米。
11、精确定点误差：±0.2m。
12、测试误差：系统误差小于±1%。
13、多次脉冲产生器：冲击电压≤40kV。
14、分辨率：v/f m；v为传波速度m/μs；软件游标0.10米。
15、采样频率：200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz。
16、脉冲宽度：100ns、200ns、500ns、1μs、2μs、5μs（软件自动匹配）。
17、电源与功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。
待机时间：可连续使用6小时左右。
高频高压电源单元：
本产品主要用于对32kV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用。
1、输出方式：脉冲输出、直流输出
2、输出电压：负压，≤32kV
3、工作模式：单次脉冲、连续脉冲、直流输出
4、内置电容：4uF/32kV
5、放电能量：≤2048J
6、脉冲周期：3s～8s自适应
7、自动放电：停机自动放电
8、工作电源：工频220V±10%
9、显示屏幕：800×480分辨率触摸显示屏
路径测试单元：
1、探测距离：5km
2、探测深度：3m
3、路由误差：5cm
4、发射机基本参数：输出频率：发射频率9.6kHz；输出功率：5W
5、路由接收机基本参数：
6、 输入频率：9.6kHz
7、探测路由误差：±2cm
8、探测埋深误差：±5cm。
9、液晶显示器：高亮真彩屏，像素320 x 240，适合户外使用。
绝缘电阻测试单元
1、输出电压：500V、1000V、2500V、5000V。
2、具有吸收比、极化指数、快速测试和绝缘测试自动测试功能。
4.5.3、具有自动放点功能，且放电速度块。
4.5.4、具有短路、过载、过流电池欠压等保护功能。
4.5.5、待机时间达10分钟自动关机。
4.5.6、电源：适配器输入：AC220V、50Hz，输出：DC16.8V。
超静音智能定点仪部分
1、传感器动态量程：声音通道>104dB ，磁场通道>110 dB传感器频率范围：100 Hz---1500 Hz
2、冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)可以开启或关闭
3、波设置：无滤波 100 Hz---1500 Hz
4、低通滤波：100Hz---400 Hz  带通滤波：150Hz---600 Hz  高通滤波：200Hz---1500 Hz
5、液晶显示器：高亮真彩屏，像素320 x 240  适应户外。
6、现场连续工作时间：锂电池供电，方便现场使用。
