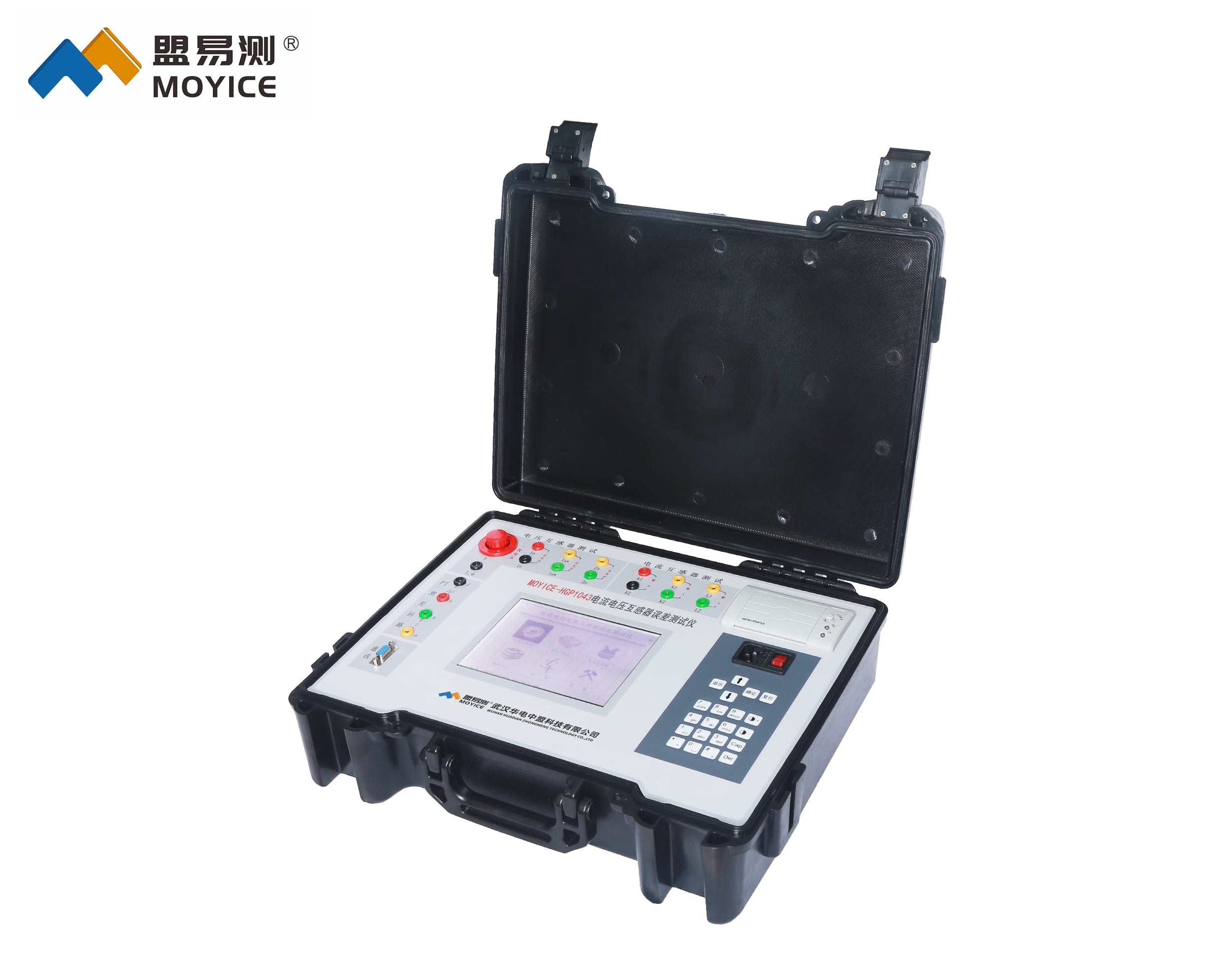

MOYICE-HGP1043电流电压互感器误差测试仪

◆MOYICE-HGP1043电流电压互感器误差测试仪简述

电流电压互感器误差测试仪同时具有递推法测量电流互感器以及电压互感器误差、电位差法测量电压互感器误差功能于一身，方便现场开展计量装置现场检定工作。
现场检定电压或者电流互感器无需标准互感器、升流器、升压器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流或者电压互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
测试仪内部具有标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流或电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
电流互感器误差测量范围宽，5A/5A~25000A/5A或5A/1A~5000A/1A。
电压互感器误差测量范围宽， 6kV/100V~220kV/√3V /100/√3V。
具有电流互感器、电压互感器的变比、二次绕组内阻测试功能。
具有双绕组电压互感器测试功能，具有两个负载箱。
采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
采用精准的软件算法，测量数据的准确性进一步提高。
具有智能判断外接线状况，提示接线错误、变比、极性错误等。
自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。
直接出具现场检定结论，合格或不合格。
大规模存贮器可存储现场测试数据多达1000条。
带有打印机，可以现场打印测试数据。
采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。
内部带有大容量锂电池供电，现场测试电流、电压互感器无需工作电源。

◆MOYICE-HGP1043电流电压互感器误差测试仪技术参数

1 ：电流互感器误差测量部分
整机准确度： 0.05级
测试范围： 5A/5A~25000A/5A或5A/1A~5000A/1A
被测CT工作范围： 1％～200％
二次负荷： 2.5VA～150VA 、COSφ＝0.1～1.0
被检CT准确度范围： 1.0、0.5、0.5S、0.2及0.2S
电阻、导纳测量误差： 1级
测量范围： R： 0.00Ω～20.0Ω、Y:  0.000mS～100.0mS
2：低校高电压互感器误差测量部分
整机准确度： 0.05级
测试范围：
6kV/100V 10kV/100v 20kV/100V 35kV/100V
6kV/√3/100V/ 10kV/√3/100v/ 20kV/√3/100V/ 35kV/√3/100V/
66kV/√3/100V/√3 110kV/√3/100v/√3 220kV/√3/100V/√3
被检PT工作范围： 80％～120％
二次负荷： 0.0VA～300VA 、COSφ＝0.1～1.0
被检PT准确度范围： 1.0、0.5、0.2、0.1
3：电压互感器校验仪部分
基本误差：
同相分量： X=（X×2%+Y×2%2个字）
Y=（X×2%+Y×2%5个字）
百分表： 1级
测量范围： f:  0.0000%～200.0%、 δ： 0.000′～999.9′
额定工作电压： 100/3V、100/V、100V
被测电压互感器工作范围： 20％～200％
4：仪器消耗功率： 20VA
5：仪器电池： 8.4V *11Ah ，可连续工作6小时，充满电时间少于3小时。
6：仪器重量： 10kg
