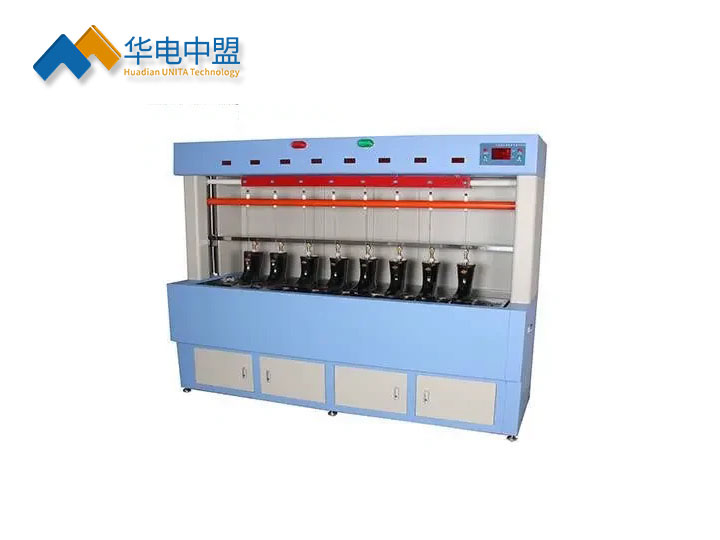

UNITA-3695/HV全自动循环注水绝缘靴手套泄漏电流测试台

执行标准：

执行标准：GB/T3191—015

产品别名：

产品别名：全自动注水绝缘靴手套耐压泄露电流测试台、全自动循环注水绝缘靴手套泄漏电流测试台

产品特性：

产品特性：
※自动注水试验水槽可以进行绝缘靴、绝缘手套、绝缘帽的耐压试验;
※试验水槽可以同时进行8只试品的耐压试验；
※泄漏电流量程： 25.0mA；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

全自动循环注水绝缘靴手套泄漏电流测试台

用途
绝缘靴绝缘手套的测试一直是操作繁琐、耗费体力、工作量大的高压试验项目，我公司推出的UNITA-3685全自动绝缘靴手套耐压泄漏电流测试仪已经解决了测量准确性、操作安全性和工作高效性的问题，但试品内电极注水的还采用人工操作型式。为了进一步提高工作效率减轻操作人员的劳动量，研发了UNITA-3695HT全自动注水绝缘靴手套耐压泄露电流试验台，试验台同时还可以进行绝缘帽的测试。
试验水槽从放入试品后自动动定量注水、试品下降浸入外电极水槽、高压电极下降连接试品、进入试验状态，试验完成、试品平台提升、高压电极提升全过程全自动进行。一次可以进行8只试品的测试。在测试过程中试验台采用大型LED数码管显示8路试品泄漏电流等参数。
试验水槽由与其完全隔离的控制台进行控制同时进行数据采集和保存，也可由计算机集控台进行控制完成测试，并进行数据采集、存档出具试验报告。
试验水槽采用多路高压泄流测量技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。操作部分与试验台高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
为了提高工作效率，避免重复试验，采用高压快速分断技术，可以满足30kV高压试验电压分断。试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。

◆全自动循环注水绝缘靴手套泄漏电流测试台主要功能
自动注水试验台：
1、自动注水试验水槽可以进行绝缘靴、绝缘手套、绝缘帽的耐压试验。
2、试验水槽可以同时进行8只试品的耐压试验。
3、绝缘靴可以进行湿试也可以进行干试。湿试时绝缘靴进入水中，内电极注水；干试时外电极设浸水海绵，内电极采用钢珠填充。
4、绝缘手套采用专用自锁支撑机构，不需要吊绳即可保证直立姿态。测试台具有手套高度检测感应器，及水位传感器，自动注水到达标准规定水位。
5、绝缘帽测试辅助支架放置在水槽内后部，测试时移到试品托盘上即可进行试验。
6、高压测控单元每路试品均具备快速高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
7、测试台高压测控单元采用8路AD转换器测量泄漏电流，通过无线通讯技术，传送到主试验台控制系统进行数据显示、处理和保存。
8、高压测控单元采用锂电池供电，在试品注水时，高压测控单元升到顶端自动接地并与充电电极接通，自动充电。
9、在测试过程中试验台采用LED数码管显示8路试品泄漏电流等参数
10、试验台具有水槽水位检测、试品位置检测、试品托盘位置检测、试品高度检测等多项检测功能，保证注水的顺利进行。
11、试验台具有过压过流保护功能。
12、试验台具有门禁保护功能。

技术参数

◆全自动循环注水绝缘靴手套泄漏电流测试台技术参数
1、额定输出电压： 50kV
2、泄漏电流量程： 25.0mA
3、泄漏电流测量误差：＜0.5 %∣±2个字
4、泄漏电流分辨率： 0.1 mA
5、数显计时： 10~990 S
