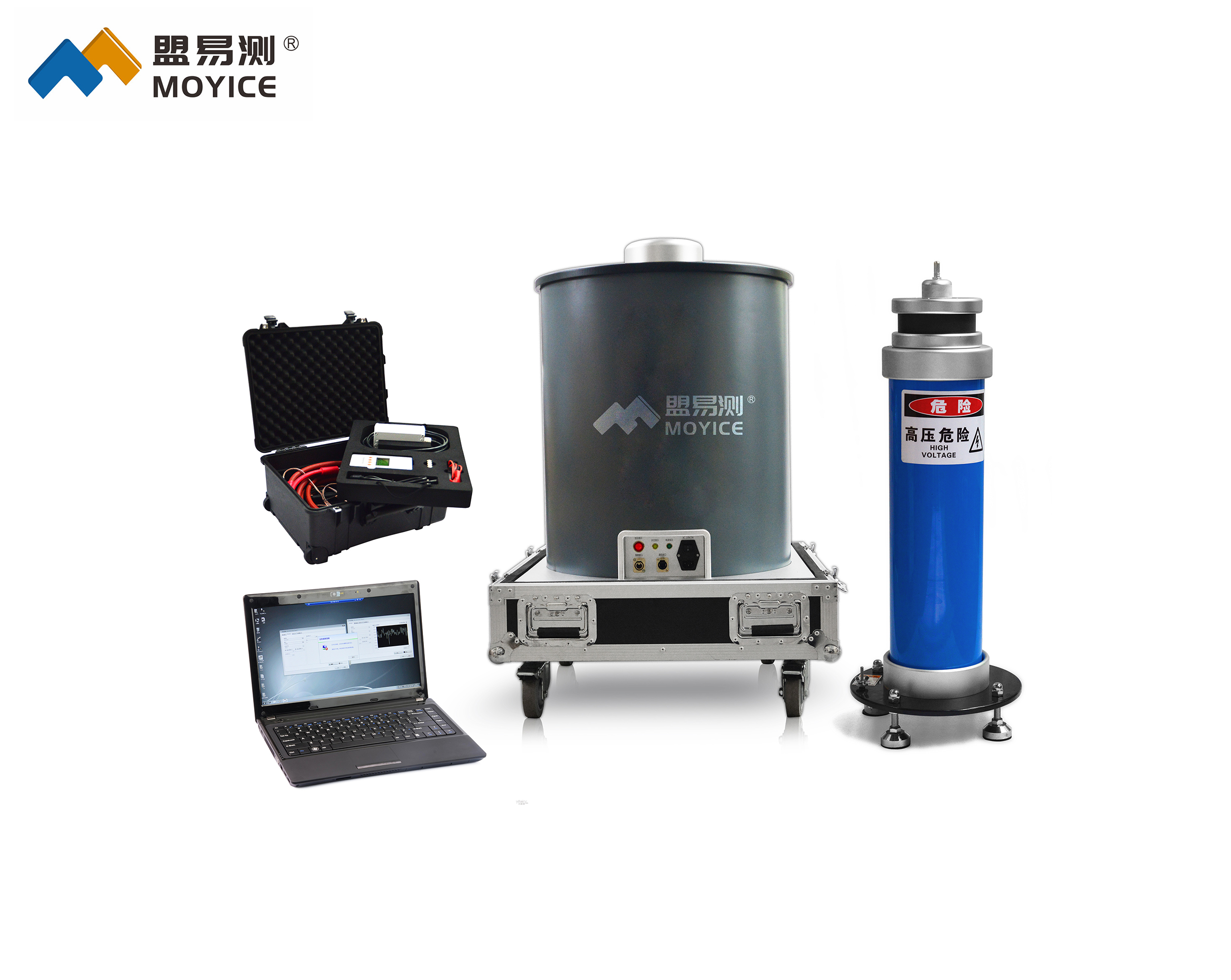

MOYICE-OWT235 电缆振荡波局放测试系统

◆MOYICE-OWT235 电缆振荡波局放测试系统简介

硬件功能

生成阻尼振荡电压波；
耐压测试；
局部放电测试；
具备过压、短路和过载保护。

软件功能

故障定位点；
基于等效时频分析的脉冲分离；
生成放电特征谱图；
获取视在放电量信息、放电起始电压、放电熄灭电压等；
定制化报表。
电荷量校准功能。
试验电压控制和测量功能。
数据保存及读取功能。
局放定位结果的谱图显示及编辑功能

局部定位功能

同时定位多个局放缺陷。
能够人工设定局放定位量阈值。

其他功能

具备自动测量电缆电容量的功能。
具备测量局放起始电压、局放熄灭电压和局放水平的功能。
峰值电压输入、相电压倍数输入、有效值电压输入三种加压模式。
各档位输出电压的加压次数可设定。
能够生成局放PRPD谱图。
具备分析和生成测试报告功能。
控制单元具备无线和有线数据传输的功能。
仪器具备紧急停机功能和安全控制回路。

◆MOYICE-OWT235 电缆振荡波局放测试系统技术参数
局放检测灵敏度：不高于10pC；
定位精度：不大于1%；
测量误差：不大于10%；
局部放电测量性能：不大于10%；
定位频带：150k～50MHz;
振荡波测量性能：电压波形8周期衰减不大于48.4%；
可测电缆电容量：0.05～4uF；
电压峰值误差：不大于3%；
通讯方式：有线方式和无线方式；
尺寸/重量：798×748×965（mm）（长×宽×高）/重量80kg ；
局放校准器：1pC～100nC，输出校准波形上升时间不大于60ns;
电源：AC220V±10%，50Hz，6A。
