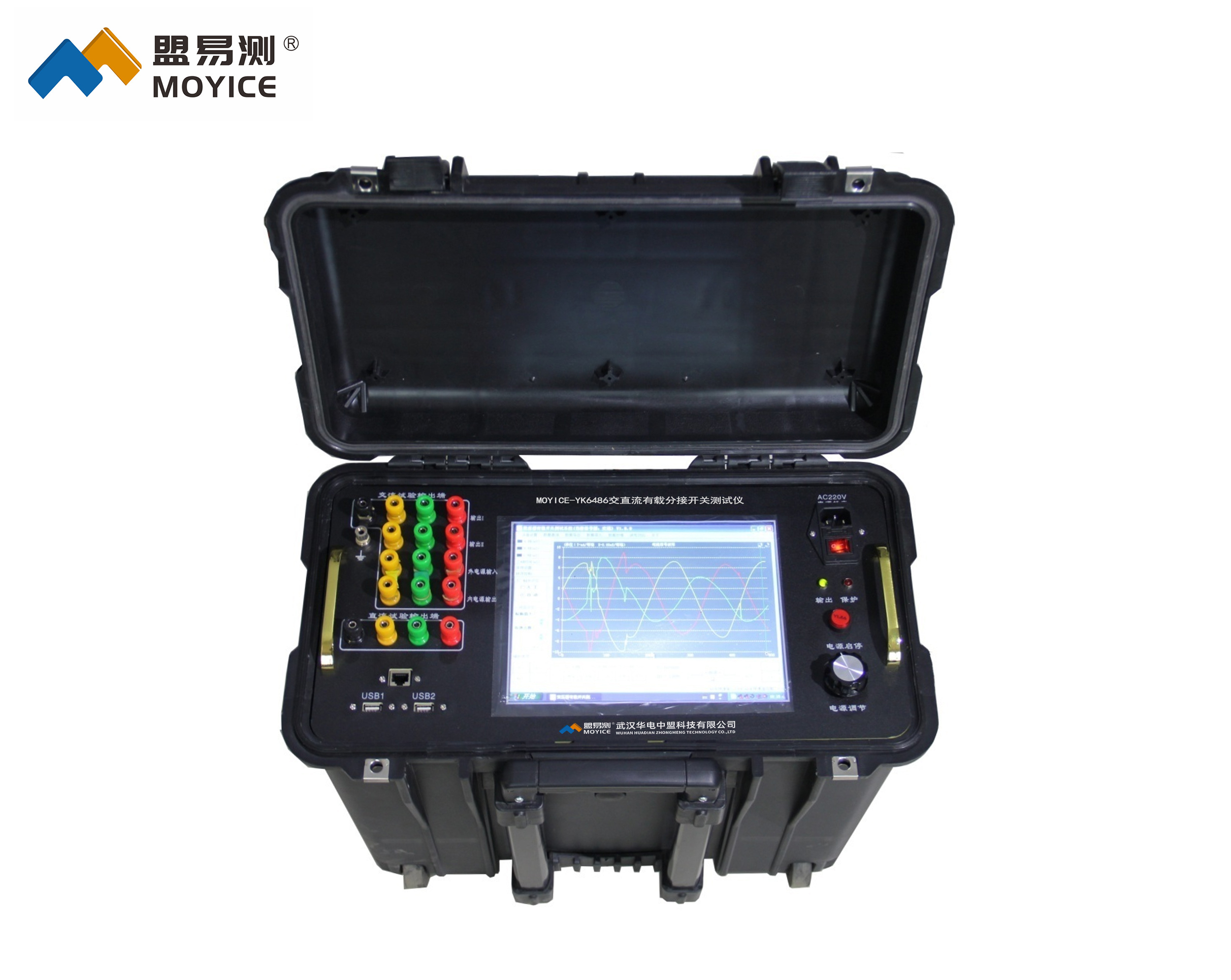

◆MOYICE-YK6486交直流有载分接开关测试仪特点
1.专家系统自动分析判断
专家系统自动分析判断软件，能自动分析出有载分接开关过度波形的三相不同步时间、过度波形的连续性及过度电阻的变化。能自动判断出有载分接开关触头接触不良、开关过渡电阻断线、过渡时间超规程等隐性缺陷。
2.本装置具有多种试验方法
⑴交流法试验接线设计有内置电源和外接电源两种接线方法，内置电源具备有自动和手动调压试验方法；试验过程中扑捉过度波形的技术具备有自动扑捉技术和手动扑捉方法；试验过程中可设置成单次测试或连续测试方法，连续测试只需连续操作有载开关切换档位，软件能自动跟踪开关动作过程，连续测试并存储过度波形，极大提高了测试速度。外接电源试验方法能进行高电压大电流试验和零序试验。
⑵直流法试验能自动扑捉到过度波形及过度电阻值。
3.本装置测试量程范围宽
本装置能在1mA～10A(可扩展到50A)电流量程范围内准确扑捉到开关过度波形，不仅适用于常规升压或降压变压器有载开关测试，还适用于特种变压器和大容量特高压变压器有载分接开关测试（特种变压器试验电流较大，特高压变压器试验电流很小）；电压测量范围0～800V。
4.本装置测试采样速度高
数据采集速度达500k/s/通道以上（一般直流法测试仪采集速度为10k/s）。存储数据量大，采集电流脉冲波形宽度灵敏度≧0.1mS（波形不失真）。若有载开关动作过程中定触头与动触头之间存在接触不良，如火花放电现象等缺陷，交流法试验从波形上能明显反应出来。
5.本装置测试时接线不受变压器绕组结线方式的限制。
本装置能对10kV～750kV电压等级的各种结线组别变压器有载开关测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流参数测试。
6. 本装置系统高端配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸彩色液晶高亮度显示触摸屏（进口），能在室外阳光直射下清晰显示出测试波形，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，支持网口通信。可以将数据导入到办公室电脑中，对过度波形进行进一步分析或编辑。
7. 本装置采用便携式结构
采用一体式结构设计，将试验电源、检测仪器及测试线钳,置于PP合金工程料机箱内（进口），机箱设计有伸缩拉杆和底脚轮，便于现场携带，测试接线简单方便。也可分解成分体式结构，使用笔记本电脑控制测试。
◆MOYICE-YK6486交直流有载分接开关测试仪技术参数
|
功能模块 |
测试项目 |
性能指标 |
|
交流法 内置交流电源指标 |
交流电源输出频率 |
45Hz～65Hz（输出频率可设置） |
|
|
交流输出电压范围 |
三相四线 0～800V(电压连续可调) |
|
|
交流输出最大容量 |
1500VA |
|
|
交流电压波形畸变率 |
<3% |
|
|
交流三相电压相角 |
120°±0.5° |
|
交流法 数据采集测试指标
|
同步采集通道 |
6通道 |
|
|
采集速率 |
不小于500 ksps/通道 |
|
|
采集脉冲波形宽度灵敏度 |
脉冲宽度≧0.1mS（波形不失真） |
|
|
电压量程 |
0～800V |
|
|
电流量程 |
1mA～10A（可扩展到50A）； |
|
|
零序测量 |
0～50A |
|
|
电压、电流精度 |
0.2级 |
|
直流法 内置恒流电源指标 |
电压输出 |
>24V |
|
|
电流输出 |
1.0A、0.3A |
|
|
直流测试特点 |
具有三路独立测试恒流电源，每相最大输出电流不低于1A |
|
直流法 数据采集测试指标
|
电阻测量范围 |
1.0A档： 0.1～10Ω； 0.3A档： 5～40Ω。 |
|
|
电阻测量精度 |
±(读数×3%+5个字)， 分辨率：0.01Ω。 |
|
|
时间测量范围 |
1ms～1000mS |
|
|
时间测量精度 |
±1mS， 分辨率：0.1mS。 |
|
|
三相同期性 |
0.1mS |
|
|
采样频率 |
10-25KHz（可设置） |
|
系统配置特性指标 |
||
|
系统配置
|
高亮度显示触摸屏 |
10.4寸彩色液晶高亮度显示触摸屏（进口），能在室外阳光直射下清晰显示出测试波形 |
|
|
通讯接口 |
USB接口：2个；网线接口：1个 |
|
|
数据上传 |
（1）通过U盘传输数据 （2）通过网线接口传输数据 （3）通过蓝牙配备4.2通信功能传输数据到内网 |
|
工作环境 |
环境温度 |
-10℃～40℃ |
|
|
环境湿度 |
≤80%； |
|
工作电源 |
单相交流电压 |
AC 220±10% V |
|
|
频率 |
50±1 Hz |
|
结构形式 |
便携式结构 |
采用一体式结构设计，将试验电源、检测仪器及测试线钳,置于PP合金工程料机箱内（进口），机箱设计有伸缩拉杆和底脚轮，便于现场携带。 也可分解成分体式结构，使用笔记本电脑控制测试。 |
|
|
外形尺寸 |
460*300*400（mm） |
|
|
仪器重量 |
20kg(包括测试线) |
|
有载开关过度波形检测及分析功能（软件部分） |
||
|
自适应升压功能 |
该测试软件在升压过程中，能自动判断出不同电压等级、不同容量变压器有载开关的测试电压及电流值，能自动适应将测试电压及电流值控制到最佳状态。 该测试软件保留了原有的手动升压测试功能，适应于传统的测试操作方法。 |
|
|
自动调整 测试灵敏度功能 |
在传统的测试方法中，测试前需要反复调整测试灵敏度，如果灵敏度设置太高，测量时还没启动有载开关，仪器就捕捉到波形了，结果是误触发；如果灵敏度设置太低，有载开关切换过程已经完毕，仪器还没有扑捉到过度波形，结果是测试不到过度波形；该测试软件在测试过程中，能自动调整测试灵敏度，解决了这个难题。 |
|
|
<
