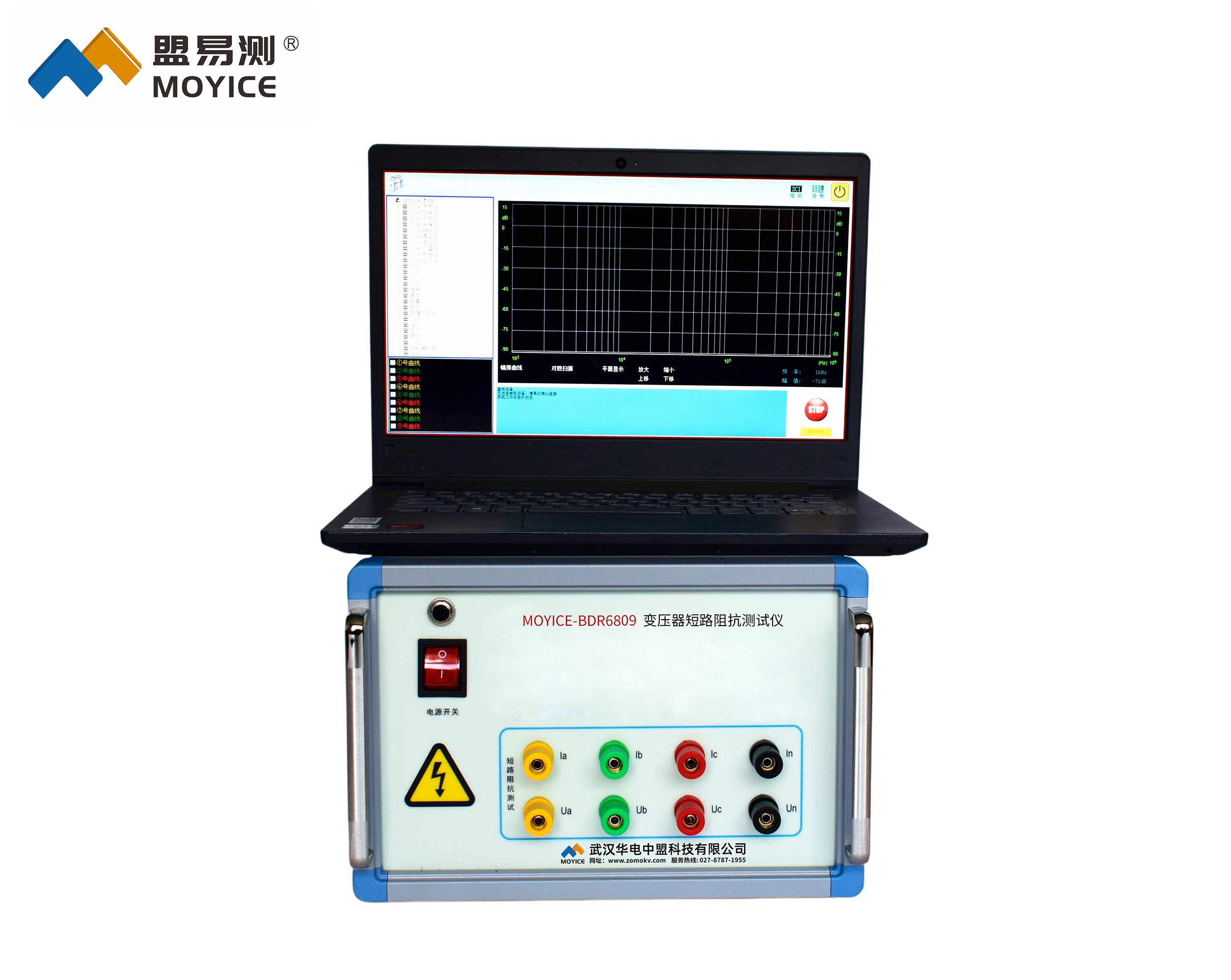

MOYICE-BDR6809变压器短路阻抗测试仪

◆MOYICE-BDR6809变压器短路阻抗测试仪简述

仪器设计了两种阻抗法测试：一种低电压短路阻抗法（不用外接调压器）；一种高电压阻抗法（需要外接调压器）。
变压器绕组变形测试仪（阻抗法）专门用于测量大中型变压器阻抗特性测试的智能化仪器。本仪器低电压阻抗法，内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。该仪器采用三相自动测量或者单相测量方式，将低压侧可靠短接，输入变压器参数后，仪器便可自动测试、自动计算各相阻抗及阻抗误差百分比，测试结果非常直观。测试过程中显示电压电流波形，更加适合现场使用（推荐使用低电压法，不用外接调压器，效率高）。本仪器高电压法阻抗，电压最高500V，电流50A。
本系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。

◆MOYICE-BDR6809变压器短路阻抗测试仪特点

仪器拥有两种阻抗法：一种低电压短路阻抗法（不用外接调压器）；一种高电压阻抗法（需要外接调压器）。
低电压短路阻抗法不用外接电源，采用AC220V便可对变压器进行三相自动测试，自动计算出阻抗误差百分比，测试结果非常直观。
高电压阻抗法需外接调压器，最高电压500V，最大电流可以达到50A。
阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
仪器适用于任意大小容量的变压器的阻抗测试。
仪器可以PT、CT测试。
仪器可测量变压器的电压、电流、功率因数、阻抗、电抗、有功功率、三相偏差、电感。
采用Windows平台，兼容Windows2000/Windows XP/Windows7/Windows8/Windows10/Windows11。
采用数据库保存测试数据，对测试数据的管理简洁方便。
软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
软件界面简洁直观。分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。

◆MOYICE-BDR6809变压器短路阻抗测试仪技术参数

阻抗法（低电压法）：测量电压：0～220V，测量电流：0～10A（前面板）
阻抗法（外接电源法）：测量电压：100V～500V，测量电流：10A～50A（后面板）
阻抗法频率：50Hz/60Hz
