UNBYC-3000 变压器有载开关测试仪

执行标准：

执行标准：DL/T846、8-2004可以满足《电力设备交接和预防性试验规程》

产品别名：

产品别称：有载分接开关测试仪、变压器有载分接开关测试仪、变压器有载开关测试仪

产品特性：

产品特性：
※可以带绕组或不带绕组进行测试;
※在测试中间可以连续测试，节约变压器停电的时间；
※可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

变压器有载开关测试仪

用途
UNBYC-3000变压器有载开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004设计，可以满足《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。
该变压器有载开关测试仪具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

UNBYC-3000 变压器有载开关测试仪产品特性
1、测试Y0、Y、△型变压器，阻值不用换算直接显示
2、数据分析人性化，可以自动的找出波形中间的故障，并做记号
3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度
4、可以带绕组或不带绕组进行测试
5、四端接线方式，提供高精度电阻测量,且无需导线补偿
6、在测试中间可以连续测试，节约变压器停电的时间
7、本变压器有载开关测试仪可以生存word报告，方便数据的管理和查询
8、仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便
9、仪器内部可以自动保存1000组数据，也可以外接U盘保存

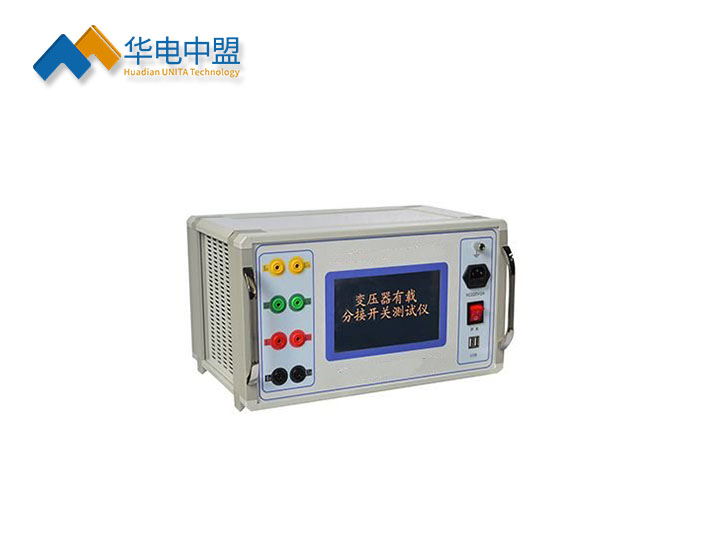

变压器有载开关测试仪详情图

技术参数

UNBYC-3000 变压器有载开关测试仪技术参数：
1、三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档
2、端口更大电压：24V
3、过渡电阻更大量程：100Ω
4、过渡电阻测量范围：1A档：0.8Ω～20Ω，0.2A档：10Ω～100Ω
5、波形记录时间长度：600ms
6、采样速率：30k
7、时间分辨率：0.1ms
8、电阻分辨率：0.1Ω
9、准确度：过渡电阻：±5%读数±0.1Ω，过渡时间：±1%读数±0.2mS
10、使用温度：-10～40℃；使用相对湿度：<85%RH

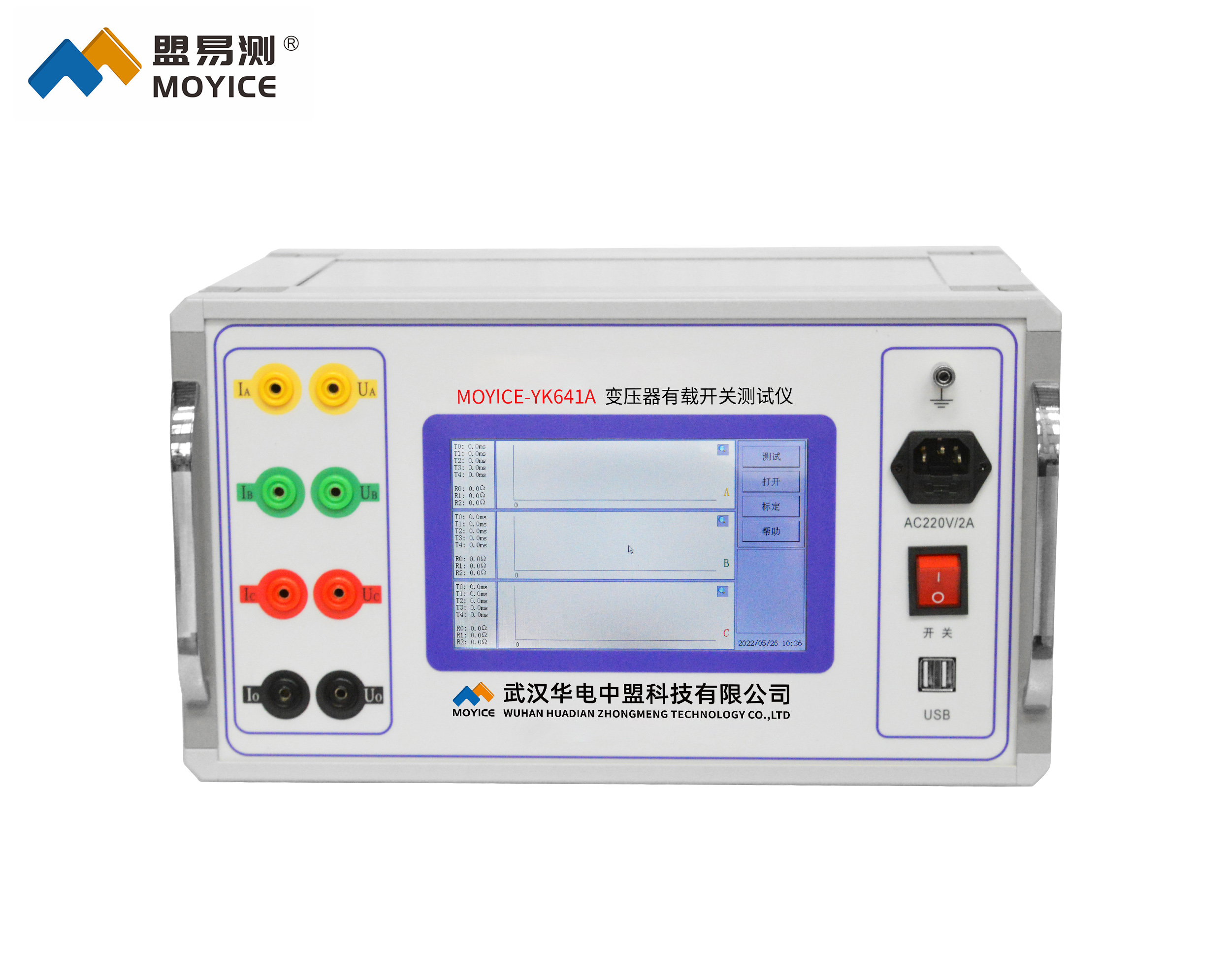

变压器有载开关测试仪详情图
