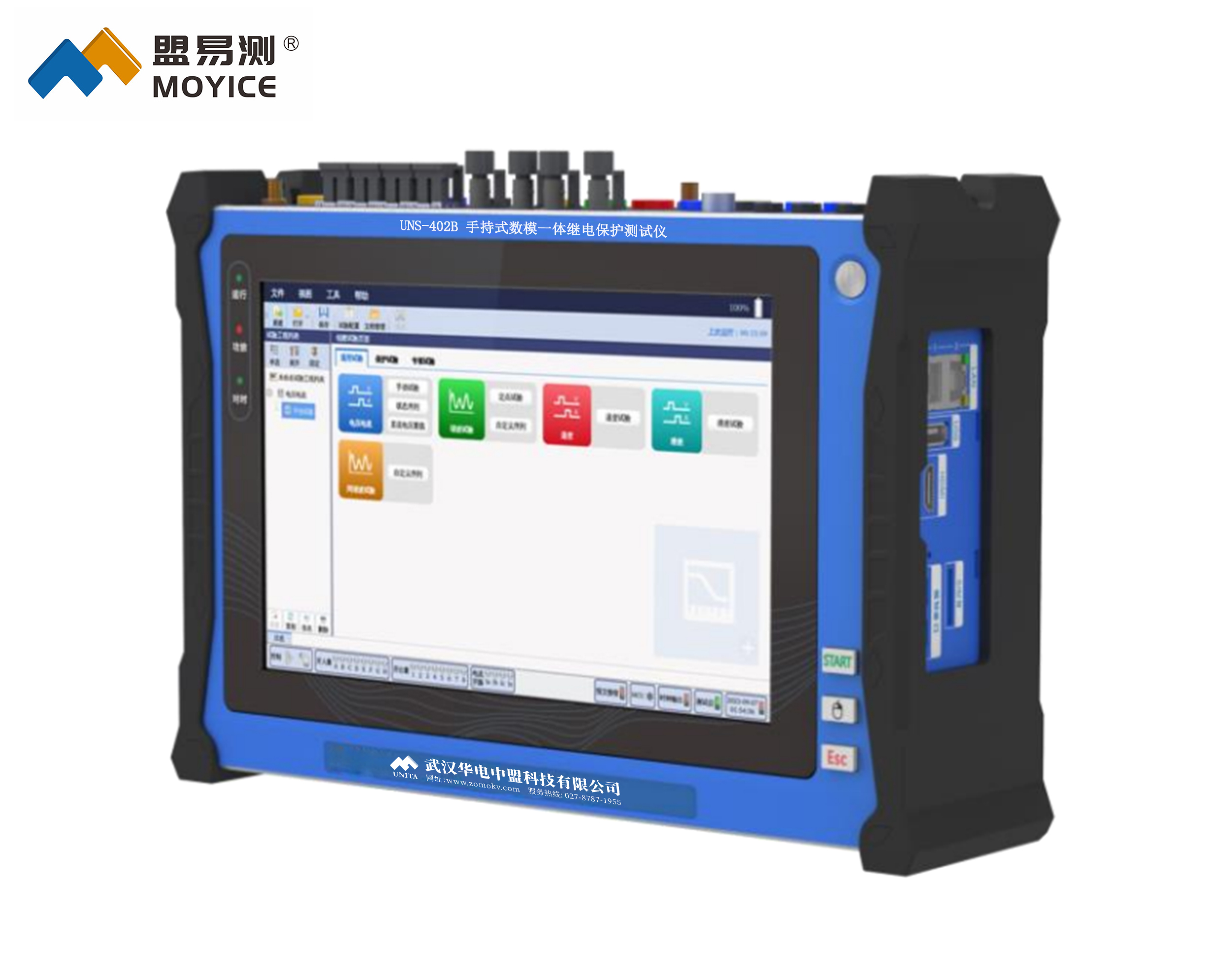

◆UNS-402B 手持式数模一体继电保护测试仪特点

1) 智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

2) 自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

3) 数字量/模拟量输出

可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；

4) 模拟量及数字量同时输出

支持同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；

5) 多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

6) 安全及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

7) 虚端子图形化显示

支持虚端子图形化显示功能，数据流向清晰明了；

8) 报文同时收发

支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；

9) FT3/扩展FT3

支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M/15M/20M波特率UART编码及5M/10M/20M 曼切斯特编码；

10) 异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

11) 故障回放

支持故障仿真和COMTRADE格式数据的故障波形文件回放功能，可批量回放，文件夹回放，前拓展波形回放，连续回放等；

12) MMS服务

通过网口具备对保护装置的MMS定值读写功能，可读写智能IED设备定值等配置信息；

13) 对时与授时

具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；

14) 硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；开出为4对快速开出开出反应时间小于0.1ms

15) 报文接收及分析

具备报文接收存储及分析功能，可将接收到的报文打开进行分析或导出，还支持pcap报文回放

16) 单纤收发模式

光口支持单纤发送、单纤接收，支持光功率测试；

17) 触摸操作

配备10.1寸高分辨率显示屏，支持触摸操作；

18) 无线连接

提供4G远程测试功能，具备WiFi模块，方便用户使用；

19) 自带锂电池供电

    自带锂电池，待机时长长达10小时，模拟量功放全力输出大于3.5小时。同时支持外接同型号的充电宝使用，实现无限续航。
