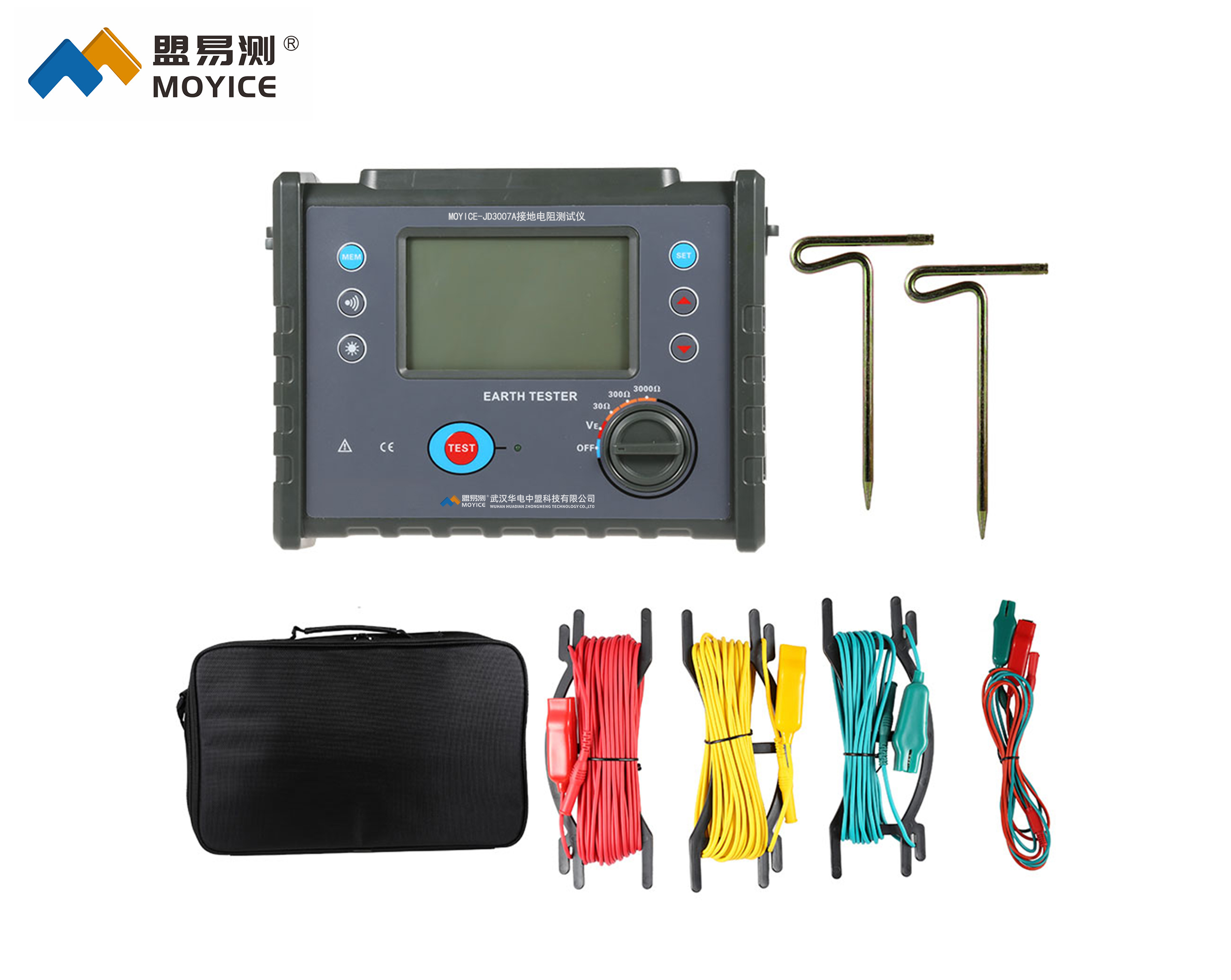

MOYICE-JD3007A接地电阻测试仪

接地电阻量程

0.01Ω～3000Ω    精度±1.5%rdg±5dgt

接地电阻分辨率

0.01Ω

接地电压量程

0.01～600V AC        精度±1.5%rdg±3dgt

接地电压分辨率

0.01V

基准条件

23℃±5℃，75%rh以下   (辅助接地电阻100Ω±5%，对地电压＜10V)

功    能

接地电阻测量，对地电压测量，低值电阻测量

电    源

DC 6V 1.5V LR14电池

背    光

可控灰白屏背光，适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻：额定电流变极法，测试电流＞20mA（正弦波），128Hz；

对地电压：平均值整流

线阻校验

避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确。

显示模式

4位超大LCD显示，灰白屏背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

108mm×65mm

仪表尺寸

长宽高：240mm×188mm×85mm

测试线长

3条：红色15m，黄色10m，绿色5m各1条

简易测试线

2条：红色1.5m，绿色1.5m各1条

辅助接地棒

2根

测量时间

对地电压：约2次/秒；接地电阻：约5秒/次

测量次数

5000次以上

线路电压

测量对地电压：AC 600V以下测量

数据存储

500组，闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能：“MR”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示，电池电压低时提醒及时更换电池

功    耗

背光：25mA Max

待机: 25mA Max(背光关闭)

测量：70mA Max(背光关闭)

质    量

仪表： 1230g(含电池)

测试线：610g(含简易测试线)

辅助接地棒：360g(2根)

仪表箱： 1200g

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

接地电阻：E-H、E-S各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3，无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
