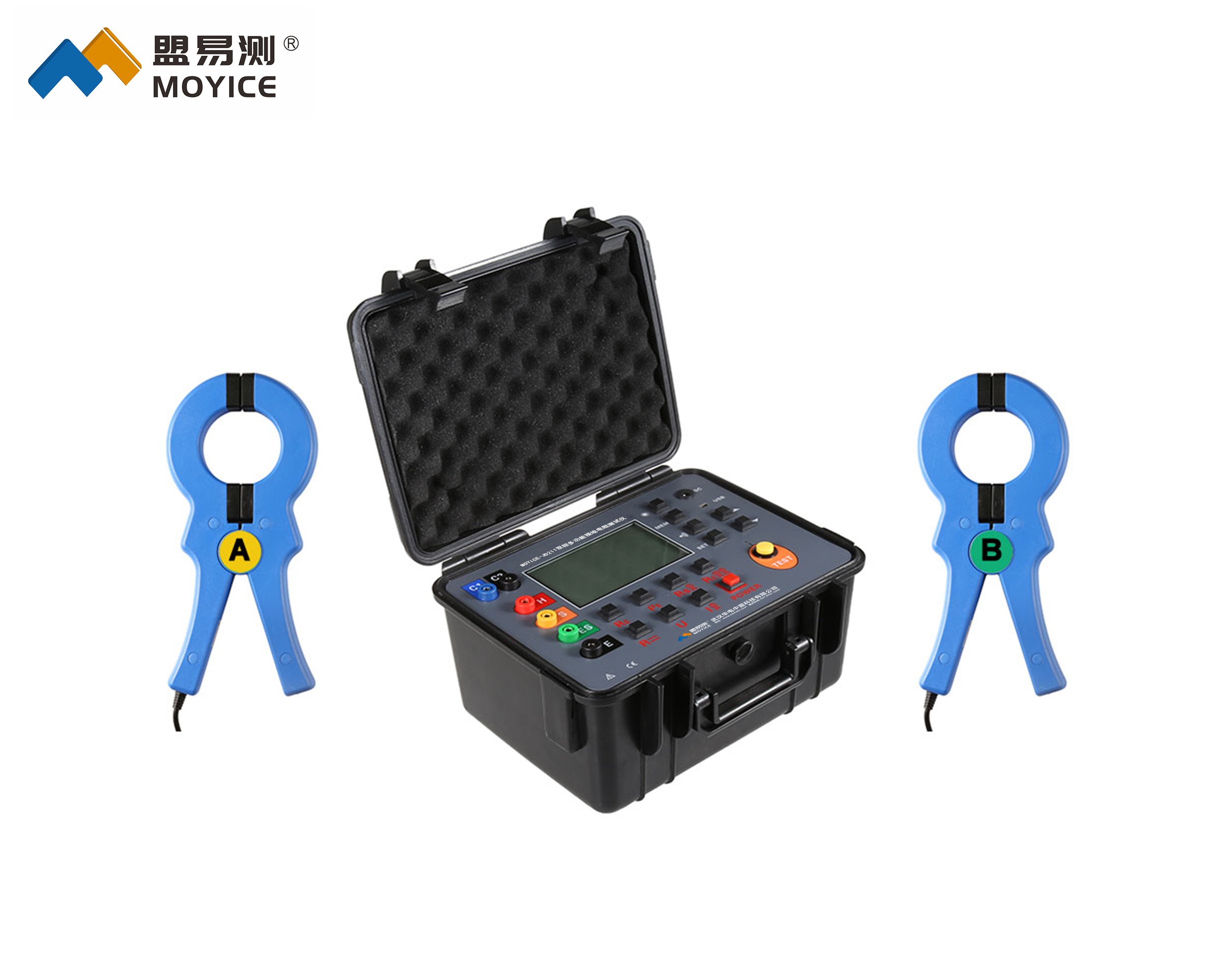

MOYICE-JD211双钳多功能接地电阻测试仪

功    能

 接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、

环境温度湿度

 23℃±5℃，75%rh以下

干扰电压

 ＜20V（应避免）

干扰电流

 ＜2A（应避免）

测R时电极间距

 a＞5d

测ρ时电极间距

 a＞20h

电    源

 8.4V锂电池（内置）

背    光

 可控背光，适合昏暗场所使用

测量方式

 精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻

测量方法

 二三四线法测量：变极法，测量电流20mA Max

 土壤电阻率：四极法

 选择法测量：变极法，测量电流20mA Max

 双钳法：非接触互感测量法，测试电流1mA Max

 直流电阻：变极法

 交流电流：平均值整流(钳形)

 接地电压：平均值整流(S-ES接口间)

测试电压波形

 正弦波

测试频率

 128Hz

短路测试电流

 AC 20mA max

开路测试电压

 AC 28V max

电极间距范围

 1m～100m

显示模式

 4位超大LCD显示，带背光

测量指示

 测量中LED闪烁指示

LCD尺寸

 111mm×68mm

LCD显示域

 108mm×65mm

仪表尺寸

 长宽高：277.2mm×227.5mm×153mm

电流钳尺寸

 长厚高：101mm×27mm×214mm

测 试 线

 4条：红色15m，黑色15m，黄色10m，绿色10m各1条

简易测试线

 2条：黄色1.5m，绿色1.5m各1条

辅助接地棒

 4根：φ10mm×200mm

电 流 钳

 2把：香蕉插头

电流钳口径

 φ50mm

电流钳引线

 长2m

测量时间

 交流电流：约2次/秒

 对地电压：约2次/秒

 接地电阻、土壤电阻率：约7秒/次

线路电压

 AC 100V以下测量(接地电压测量功能不能用于测量商用电)

USB接口

 具有USB接口，存储数据可以通过软件上传电脑

通 讯 线

 USB通讯线1条，长1.5m

数据存储

 500组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据查阅

 查阅数据时“MR”符号指示

溢出显示

 超量程溢出时“OL”符号指示

电流钳低电流指示

 选择法或者双钳法测量时,当电流钳A接收的电流信号低于0.5mA时，显示“    ”符号,此时应检查电流钳A的钳入方向

干扰测试

 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

辅助接地测试

 具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)

报警功能

 测量值超过报警设定值时发出报警提示

电池电压

 电池电量实时显示，电池电压低时提醒及时充电

自动关机

“APO”指示，开机15分钟后自动关机

功    耗

 待机: 40mA Max(背光关闭)

 开机开背光: 43mA Max

 测量：120mA Max(背光关闭)

质    量

 仪表： 2430g(含电池)

 电流钳：940g(2把)

 测试线：1300g(含简易测试线)

 辅助接地棒： 850g(4根)

工作温湿度

 -10℃～40℃；80%rh以下

存放温湿度

 -20℃～60℃；70%rh以下

过载保护

 测量接地电阻： H-E、S-ES各端口间AC 280V/3秒

绝缘电阻

 20MΩ以上(电路与外壳之间500V)

耐    压

 AC 3700V/rms(电路与外壳之间)
