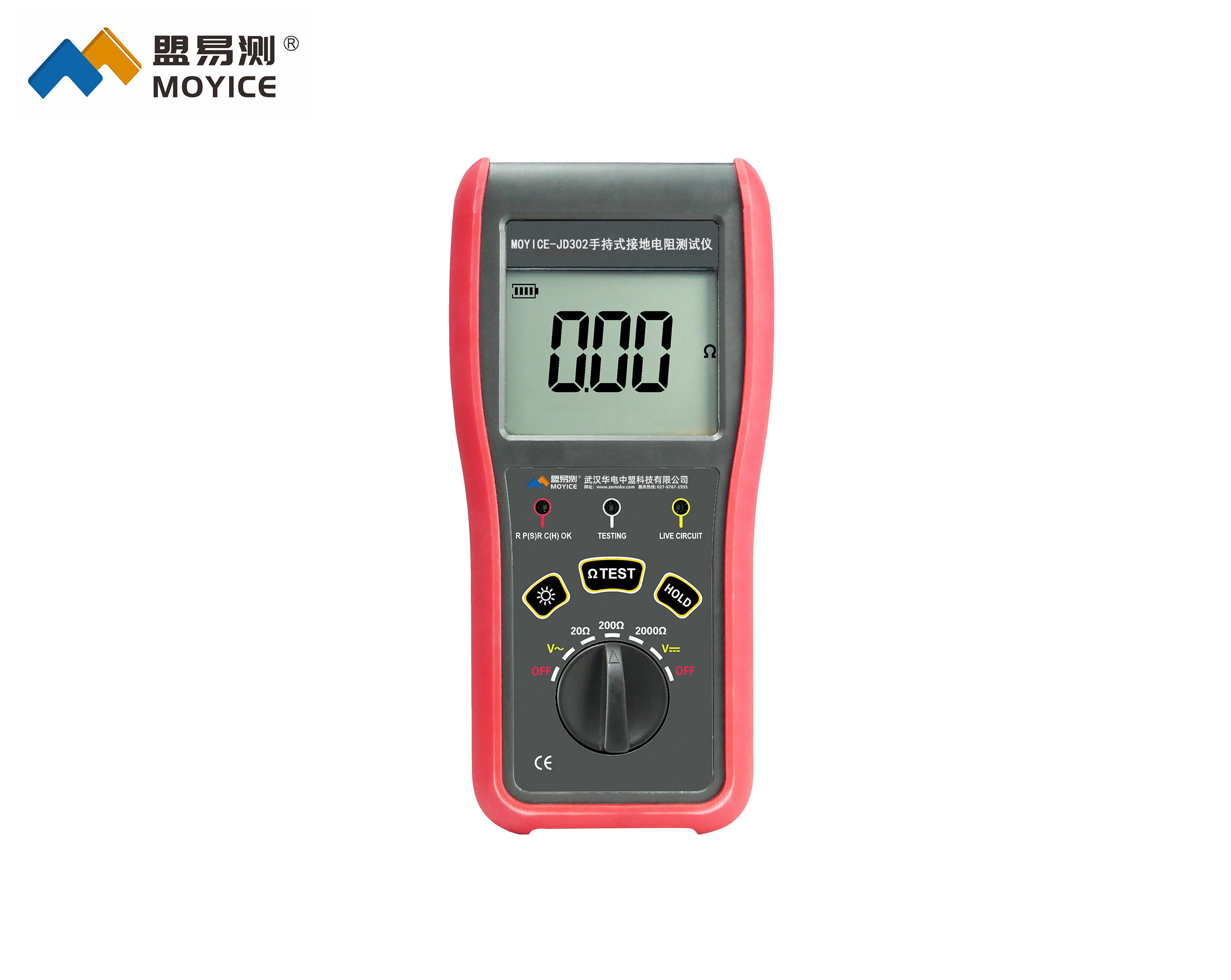

MOYICE-JD302手持式接地电阻测试仪

执行标准：

执行标准：GB/T 3048.5—2007、GB/T 20637—2006、IEC 60092-350:2001

产品别名：

产品别名：电阻率测试仪；数字接地电阻测试仪；数字式接地电阻测试仪；数字式接地电阻表；便携式数字接地电阻测试仪

产品特性：

产品特性：
※接地电阻量程0.10Ω～2000Ω;
※测试电流＞20mA（正弦波）；
※交直流电压0V～300V AC/DC；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-JD302手持式接地电阻测试仪简述

MOYICE-JD302手持式接地电阻测试仪专为现场测量接地电阻、接地电压而精心设计制造的，采用数字及微处理技术，精密3线法或2线法测量接地电阻。仪表具有线阻校验功能，能避免因测试线未完全插入仪表接口或接触不良引起的误差及因用户更换或加长测试线引起的误差，使得现场低值接地电阻测量更准确可靠。仪表具有辅助接地桩报警功能，仪表在测试时能显示辅助接地桩的阻值，指示灯显示辅助接地桩接地是否良好，避免辅助接地极接地电阻过大引起的误差。测试接地电压时，当电压大于36V时发出报警，保护操作人员安全。
MOYICE-JD302手持式接地电阻测试仪由主机、测试线等组成。具有自动关机功能、仪表全量程自动换挡、抗干扰能力强、操作更简易。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。

技术参数

◆MOYICE-JD302手持式接地电阻测试仪量程精度

测量功能	量程	精度	分辨力
接地电阻	0.10Ω～20Ω	±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V)	0.01Ω
	0.1Ω～200Ω		0.1Ω
	1Ω～2000Ω		1Ω
交直流电压	0V～300V AC/DC	±2%rdg±3dgt	1V

◆MOYICE-JD302手持式接地电阻测试仪技术规格

功能	接地电阻测量，对地电压测量，直流电压测量
电源	DC 9V（碱性干电池 LR6 1.5V 6节）
显示模式	LED屏，白底黑字
LCD尺寸	LCD显示域：58mm×46mm
背光	可控亮度，适合昏暗场所使用
测量方式	精密三线测量、简易两线测量
测量方法	接地电阻：额定电流变极法；交直流电压：有效值采集
测试频率	128Hz
测试电流	＞20mA（正弦波）
辅助桩报警	通过R P(S)R C(H) OK指示灯判断，能避免辅助接地极接地电阻过大引起的误差
交直流电压报警	当电压＞36V时，触发Live circuit指示灯闪烁，蜂鸣器报警
线阻校验	避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确
仪表尺寸	183mm×89mm×56mm
测试线	红色15m，黄色10m，绿色5m（共3条）
简易测试线	红色1.5m
辅助接地棒	2根：φ9mm×230mm
测量时间	对地电压：约2次/秒；接地电阻：约5秒/次
测量次数	5000次以上(20Ω档测量10Ω，测1次，停30秒再测)
溢出显示	超量程溢出功能：“OL”符号显示
电池电压	当电池电压降到约7.2V时，电池电压低符号“ ”闪烁显示，提醒更换电池。
工作电流	背光：56mA Max
	待机: 20mA Max(背光关闭)
	测量：200mA Max(背光关闭)
质量	仪表：约510g(含电池)
	总重量：约2.37kg（含附件）
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下
过载保护	测量接地电阻：E-P、E-C各端口间AC 280V/3秒
绝缘电阻	10MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
