MOYICE-DV4002冲击电压发生器

◆MOYICE-DV4002冲击电压发生器简述

1、方案所采用的SGS发生器主体级电压为100kV为最佳，符合当前国内外的发展趋势。主体结构采用世界著名公司HAEFELY的结构设计，是当前国内结构最紧凑的发生器。
2、方案所采用的控制测量系统是目前国内技术领先的产品，核心器件可编程控制器，几乎所有的控制功能都由软件编程实现，因此系统结构简单，外围电路板极少，可靠性极高。

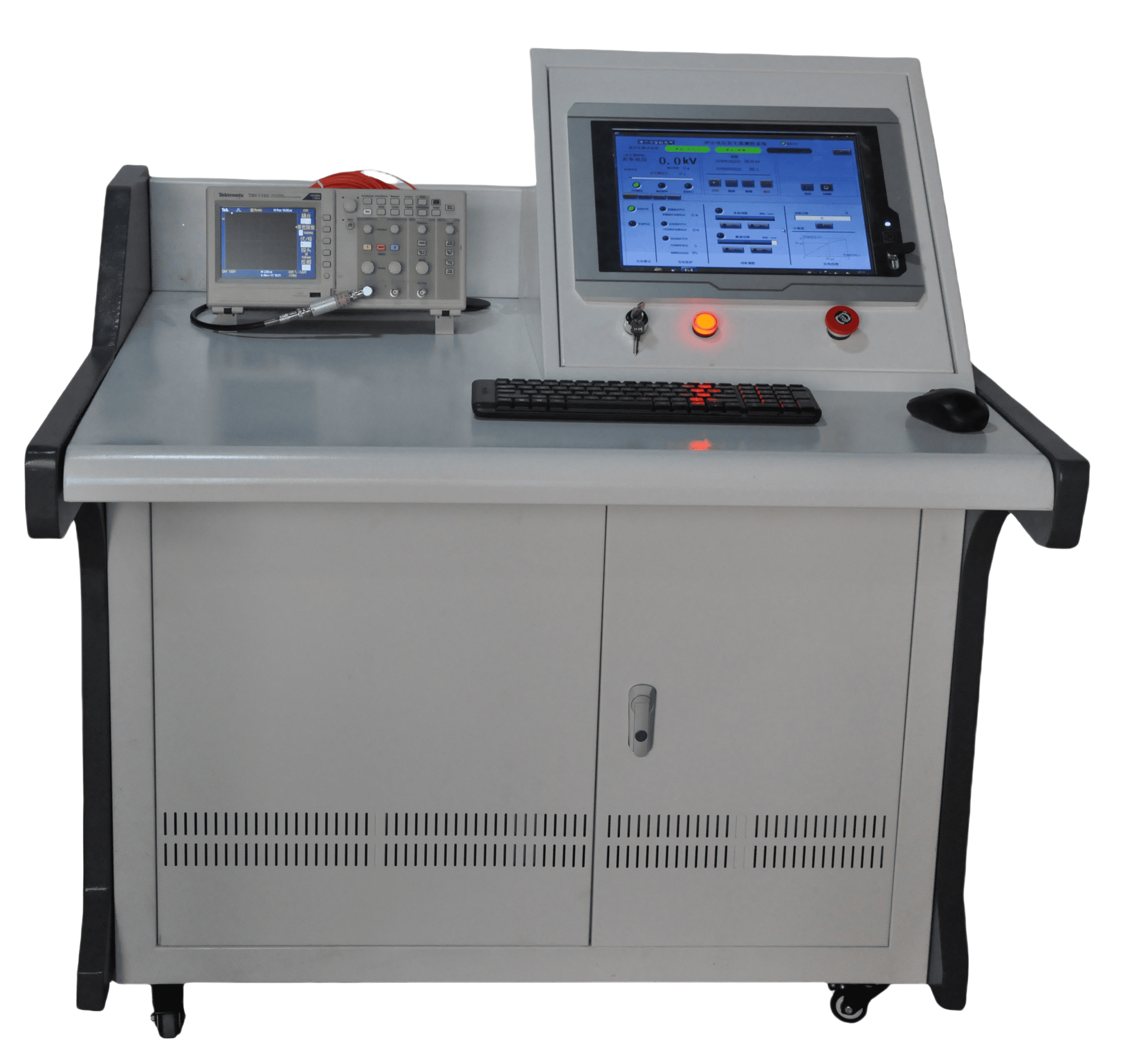

3、方案的测控结构一体化整体设计，具有液晶显示工业计算机，可实现全自动控制测量分析。测控系统采用液晶触摸屏操作，具有多种状态提示画面，实现了人机对话式的智能操作。系统取消了多芯控制电缆，采用光纤通讯线，无须开电缆沟，使得控制室布局更加简单方便。
4、方案所采用的光纤测量及控制传输系统，有效地解决了高压试验中遇到的地电位抬高对测控系统的危害，排除了由控制引线导致的电磁干扰，极大地提高了系统的可靠性，特别是在放电击穿时安全性更好。
5、方案所采用的IGCS-6000控制测量系统的操作界面充分考虑了高压试验的习惯特点，简单明了，便于试验人员操作。系统设计了专门的程序操作画面，方便进行变压器的全波、截波试验，大大简化了试验人员的操作，可有效防止人为出错。
6、本套冲击电压发生器试验系统采用了最先进的技术，良好的工艺和优质的原材料，可保证长期使用，运行寿命大于20年。平时的运行成本也很低。

◆MOYICE-DV4002冲击电压发生器技术参数

1 标称雷电波冲击电压：200kV
2 标称容量(能量)：10kJ
3 级电容：1.0μF,100kV干式全绝缘封装
4 级电压：100kV
5 级数/级容量：2/5kJ
6 输出波形： 1.2μs/50μs标准雷电冲击电压全波
7 同步范围：大于20%
8 使用持续时间：
小于80%额定工作电压时可连续工作
大于80%额定工作电压时可间断工作
9  幅值调节误压差小于1%，最低输出电不大于10%设备标称电压。
10 同步误动率：小于1%
