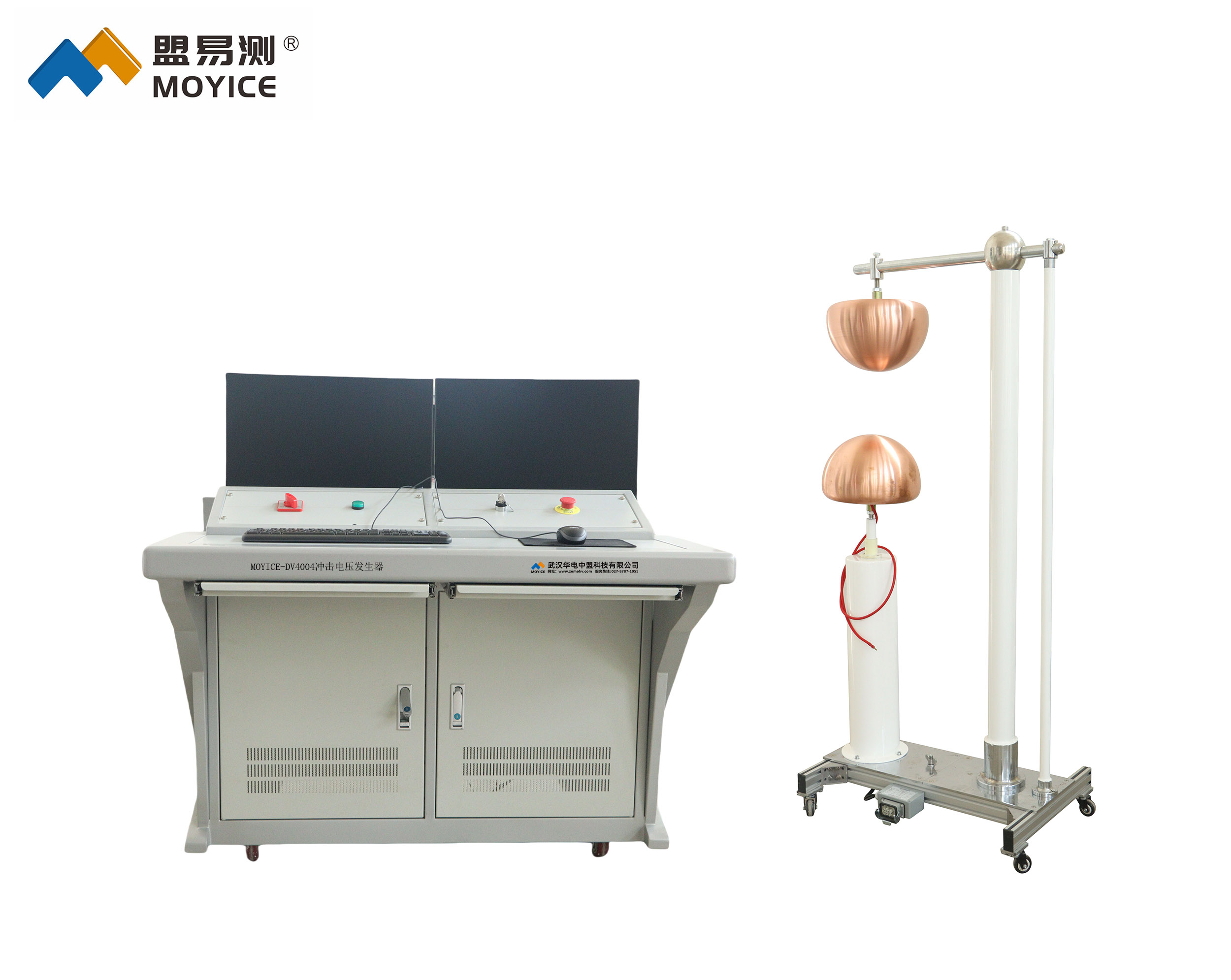

MOYICE-DV4004冲击电压发生器

◆MOYICE-DV4004冲击电压发生器简述

本系列冲击电压发生器主要用于产生标准雷电冲击电压全波、雷电冲击电压截波、振荡雷电冲击电压波、标准操作冲击电压波、振荡操作冲击电压波、陡波冲击电压波，对绝缘子、空气间隙、套管、电力变压器、避雷器、GIS等输变电设备进行冲击电压试验和其它科学试验。
本系列冲击电压发生器采用环氧支柱塔式结构，级电压取100千伏。冲击电压发生器技术指标先进，结构紧凑，外形美观

◆MOYICE-DV4004冲击电压发生器技术参数

1.标称电压：400kV
2.额定级电压：100kV
3.额定充电电压：100kV
4.标称能量：30kJ
5.冲击总电容：0.375F
6.级数：4级
7.级电容量：1.5F
8.级能量：7.5kJ
9.冲击输出电压：＞360peak KV
10.幅值调节误压差:≤1%
11.最低输出电压：10％Un
12.同步范围：级电压在 20%～100%额定电压范围内，正负极性同步范围不小于20%
13.同步放电失控率：<2%
14.本体电感 :55μH
15.点火范围：10%-100%Un
16.充电电压不稳定度 :＜±1.0%
17.充电电压与基准电压的偏差:＜±1.0%
18.标准雷电冲击电压全波:1.230%s/5020%s
19.幅值:3%
20.峰值振荡:≯5%
21.截波装置额定电压:300kV
22.截断时间标准偏差：＜±0.2s
23.截断时间范围：2～6s
24.过冲：＜5%
25.延时方式：电子延时
26.发生器效率：雷电全波（空载）：≥90%  标准雷电截波：≥85%
27.电压利用系数：负荷电容为2000PF以下时，标准雷电波的电压利用系数≥90%；负荷电容为4000PF以下时，标准雷电波的电压利用系数≥85%，。
28.用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。
29..输出电压波形：可产生±1.2/50微秒标准雷电冲击电压全波、截波时间在2至6微秒范围内的雷电冲击电压截波、波头时间不超过15微秒的振荡雷电冲击电压波、±250/2500微秒标准操作冲击电压波、波头时间大于100微秒的振荡操作冲击电压波和各种陡度（例如1000千伏/微秒，2500千伏/微秒）的陡波冲击电压波。
30.控制部分：
可手动控制，恒流充电，充电电压的不稳定度不大于±1%，充电电压与基准电压的偏差不大于±1%，充电电压可调精度为±1%。
31.支架、直流充电单元等可按要求扩展，可扩展至1500kV等级，需保证试验现场有足够的安全空间及距离。
