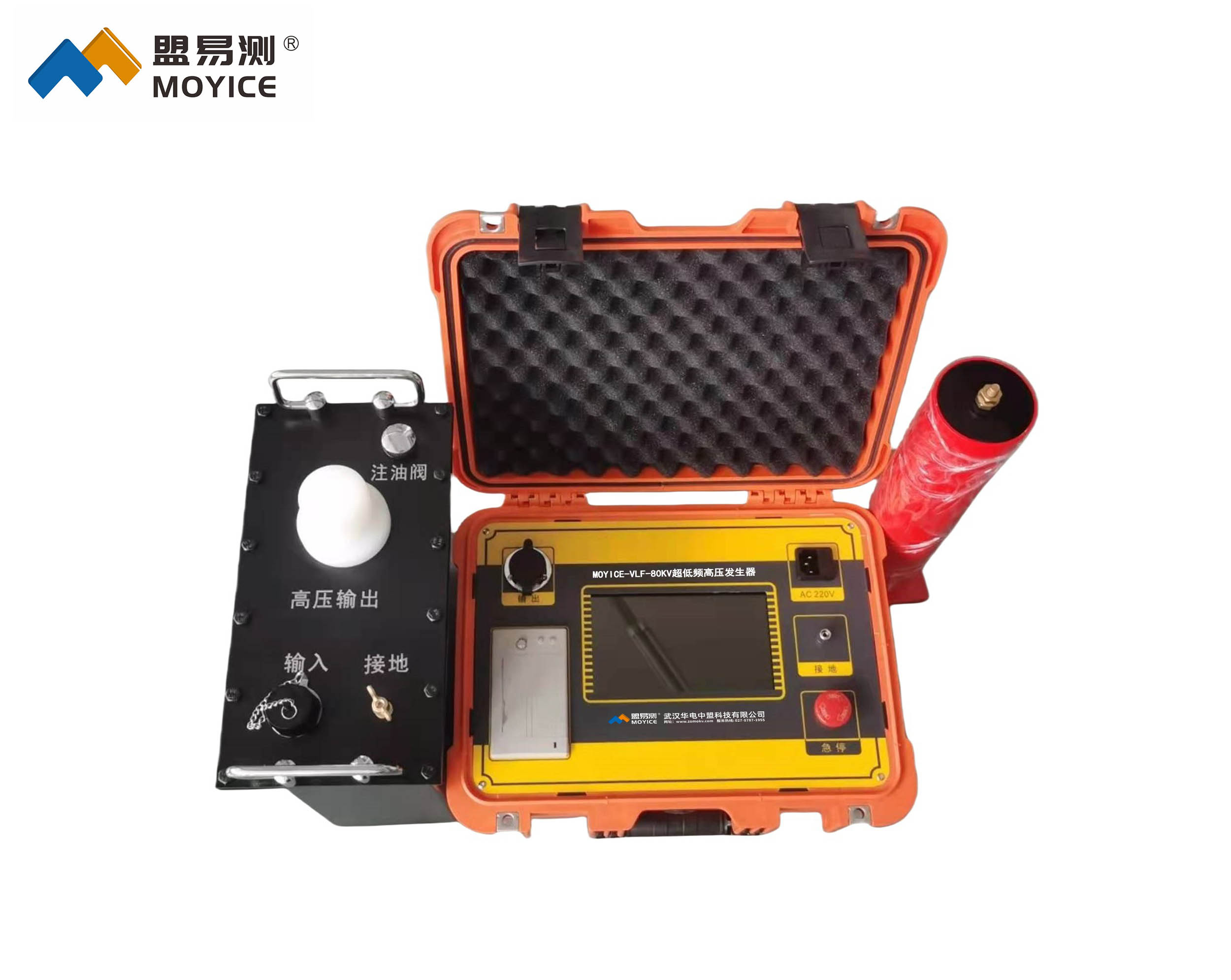

MOYICE-VLF-80kV超低频高压发生器

◆MOYICE-VLF-80kV超低频高压发生器简述

电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中0.1Hz 超低频技术是最新技术，是当前国际电工委员会推荐的技术。我公司新一代本系列超低频高压发生器是采用最新美国技术自主开发的核心产品，采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点（见表 1），性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

◆MOYICE-VLF-80kV超低频高压发生器技术参数

1. 输出额定电压：30kV-90 kV
2. 输出频率：0.1Hz、0.05Hz、0.02Hz
3. 带载能力：0.1Hz最大 1.1µF
0.05Hz 最大 2.2µF
0.02Hz 最大 5.5µF
4. 测量精度：3%
5. 电压正，负峰值误差：≤3％
6. 电压波形失真度：≤5％
7. 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
8. 电源保险管：参见表
9. 电源：电压 220V±5%，50±5Hz
注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5%
10. 被试品电容量不得超过仪器额定电容量最大值，数值大小见表；

11. 根据被试对象选择适当规格的产品
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于 0.05µF，仪器将不能正常输出，此时可并联 0.05 µF 的电容器（由本公司提供）辅助输出。
