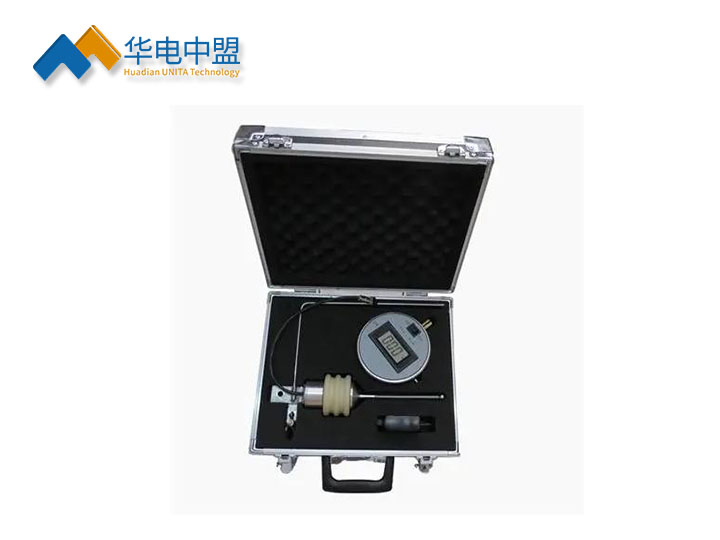

GY-15系列绝缘子测试仪

执行标准：

执行标准：Q/HDSLE001—2003

产品别名：

产品别称：绝缘子测试仪、绝缘子绝缘电阻带电测试仪、绝缘子绝缘电阻测试仪、绝缘子绝缘测试仪

产品特性：

产品特性：
※用于35～500kV的过线塔的绝缘子串电压分布值的检测;
※采用电压信号感应原理和液晶显示电压值；
※测量操作迅速，简单明了；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

绝缘子测试仪

产品用途
根据DC/T626-2005国电标准，开发研究的UN-15B绝缘子测试仪主要用于交流线路35～500kV的带电测量过线塔的绝缘子串电压分布值。也可用于试验室内各种35kV以及交流电压的测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。
UN-15B绝缘子测试仪，用于35～500kV的过线塔的绝缘子串电压分布值的检测。检测时，作业人员可用操作杆进行作业，采用电压信号感应原理和液晶显示电压值，不存在放电过程，可以保障线路的运行安全和作业人员的安全。

◆绝缘子测试仪工作原理
UN-15B绝缘子测试仪采用静电感应式结构，将被测电压变换成电场信号进行测量。因而阻抗高，对于被测量系统的影响zui小。被测出的信号经仪器内部电路放大处理，zui后以电压值的形式，由LCD数字显示输出。因此测量操作迅速，简单明了。
根据DL/T628-2005电力行业标准，输电线路绝缘子分布电压规范性标准见附表。各种电压等级的绝缘子分布电压不小于正常分布电压，见表一。
表一各种电压等级的绝缘子分布电压不小于正常分布电压表

35kV	一般正常分布电压不小于3.5kV
110kV	一般正常分布电压不小于4kV
220kV	一般正常分布电压不小于5kV
330kV	一般正常分布电压不小于5kV
500kV	一般正常分布电压不小于6kV

如果绝缘子损坏，则其上的电压必定低于正常的电压，故认为能承受工作电压的绝缘子为好绝缘子。
UN-15B型绝缘子分布电压测量表在使用时，若显示电压值大于正常分布电压，则认为此绝缘子正常。若显示电压值小于正常分布电压，则认为此绝缘子为劣质绝缘子。各种电压等级的绝缘子串分布电压值见附表。
UN-15B型绝缘子分布电压测量表的内部电路采用低功耗设计，使用时极省电。全部电路均安装于屏蔽盒内。

◆绝缘子测试仪产品介绍
1﹑产品使用3位半数字液晶显示屏。
2﹑电源开关采用轻触按钮，按一下开机，再按一下关机。无信号或信号较小时，20分钟后自动关机。
3﹑按住设置按钮不松手，显示屏显示设置电压值。松手后，显示屏左边显示两点,表示报警生效。
4﹑报警生效后，当测量电压大于设置电压时，蜂鸣器会发出报警声，用于提示。
5﹑按住设置按钮的同时，可以用2mm一字起调整设置微调，调整范围在0到50kV。
6﹑连续按两下设置按钮，左边两点消失，报警取消。
7﹑如果显示屏显示低电压，说明电池电压太低。可以在下次使用前充电。
8﹑充电时，将充电器插到220V市电，充电器的输出插头插入仪表的充电插座。充电器上红灯亮，表示充电，绿灯亮，表示充满。一般充电一小时即可，长时间充电不会损坏元器件。
绝缘子测试仪装配图

装配图

技术参数

◆绝缘子测试仪主要技术参数
测量范围: 1～30kV
精度: 1级
极间耐压: 40kV
极间电容: 2pF
输出形式: 液晶数字显示
电源: DC9V 6F22×1节(200)小时
外体积: 310mm×230mm×110mm（不包括续接杆）
重量: 500g
