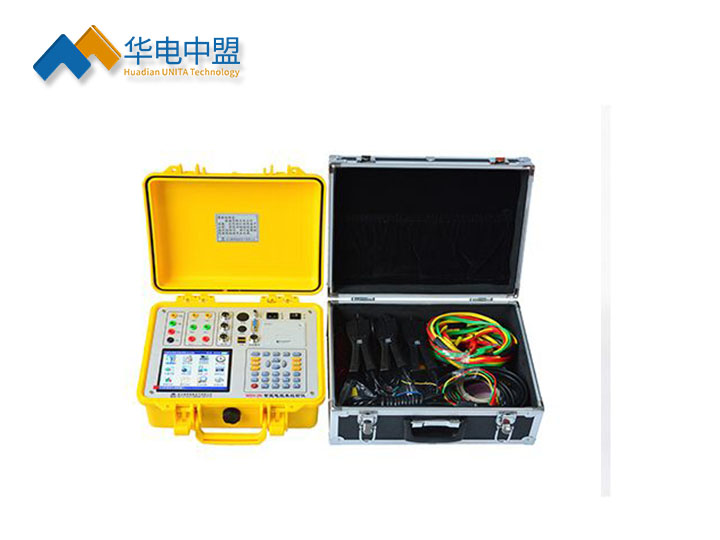

WDX-2N 智能电能表校验仪

执行标准：

执行标准：GB/T15945-1995，GB/T14549-1993 ，GB/T 15543-1995，GB 12325-1990

产品别名：

产品别称：智能电能表校验仪、三相多功能现场校验仪、三相电表现场校验仪、电能表多功能校验仪、便携式电能表校验仪、便携式电度表校验仪、便携式电表测试仪、智能电表校正仪、电能表现场检验仪

产品特性：

产品特性：
※输入电压：0~400V，50V、100V、200V、400V四档自动切换量程;
※电流量程：5A（内置电流互感器）、25A（钳表）、500A（钳表，选配）；
※无功电能准确度等级：0.3 (内置电流互感器)；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

智能电能表校验仪

产品用途
WDX-2N 智能电能表校验仪是一种体积小、重量轻、简便实用的计量校验工具，可现场校验电能表的误差、检查计量装置的接线是否正确、检测计量用电流互感器的变比和极性、测量用户电能质量（包括电压谐波、电流谐波、电压平衡度、总谐波失真度等）；通过测试可判断用户是否有偷窃电的行为，计量精度是否满足国家标准的要求，用户是否对电网的质量造成谐波污染，功率因数是否达标，避免电力系统的损失。
仪器可选配500A高精度钳型互感器，能够直接测量并诊断低压电能计量装置计量是否正常，兼备用电监察及相位伏安表功能，可在用电稽查、供电所、计量、调度、继保等部门作为标准及检查工具使用，并可实现多种测试仪器的功能；是一种性价比极高的设备。

◆智能电能表校验仪产品特点
1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。
3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。
5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式。
6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。
7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
8、可采用光电、手动、脉冲等方式进行电能表校验。
9、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。
10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。
11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。
12、电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
13、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价
14、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。
15、采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好
16、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

技术参数

◆智能电能表校验仪技术参数
1、输入电压：0~400V，50V、100V、200V、400V四档自动切换量程。
2、电流量程：5A（内置电流互感器）、25A（钳表）、500A（钳表，选配）；
3、频率范围：45Hz ~55Hz，准确度：±0.01Hz；
4 、相位测量范围：0°~360°，准确度：±0.1º；
5 、电流、电压、有功功率、有功电能准确度等级： 0.05或0.1（内置电流互感器），
0.2或0.5（钳型电流互感器）；
6、无功电能准确度等级：0.3 (内置电流互感器)；
•基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
•基波电压和电流之间相位差的测量误差：≤0.5°
•谐波电压含有率测量误差：≤0.1％
•谐波电流含有率测量误差：≤0.2％
•三相电压不平衡度误差：≤0.2％
•电压偏差误差：≤0.2％
•电压变动误差：≤0.2％
8 、输出标准电能常数：10000r/wk.h（5A），
100 r/wk.h（500A）；
9、工作温度：-20℃~+50℃；
10 、 24小时变差：≤0.02%
11、工作电源：内置高性能锂离子充电电池；
12、整机功耗：小于3VA；
13、体积：250×160×60(mm)
14、重量：2Kg
