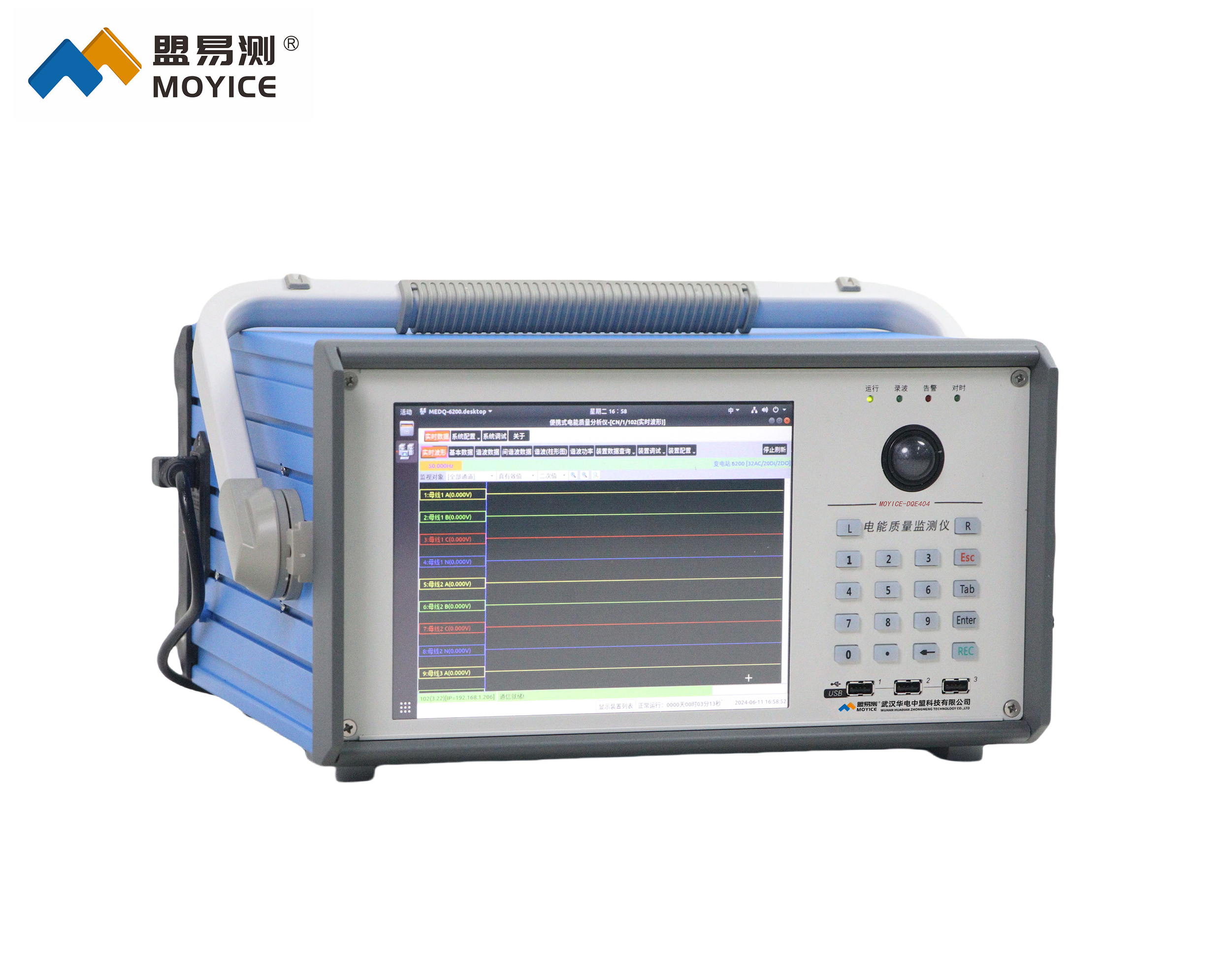

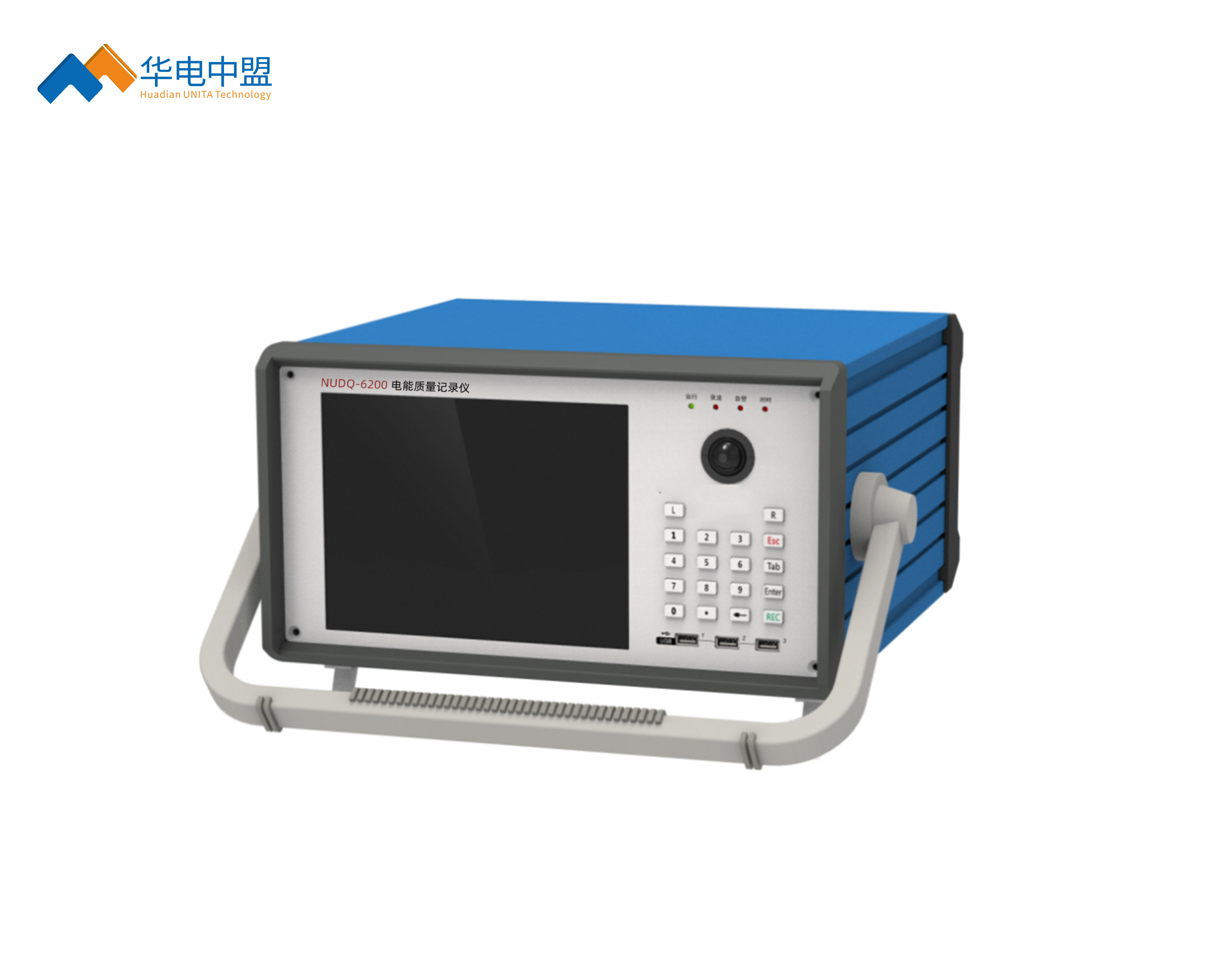

MOYICE-DQE404电能质量记录仪

执行标准：

执行标准： IEC 61000-4-30

产品别名：

产品别名：电能质量检测仪、电能质量记录仪、电能质量监测仪

产品特性：

产品特性：
※用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题;
※量程 0~180V/500V（可定制）；
※既可用于现场测量使用，也可用做实验室的标准计量设备；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-DQE404电能质量记录仪简述

理想的电力系统向用户提供的应该是一个恒定的工频的正弦波形电压，而随着电力电子技术发展，直流输电以及大功率单相整流技术在工业部门和用电设备上被广泛使用，如大功率可控硅器件、开关电源等，这些非线性负荷会注入谐波电流，从而引起电网电压畸变，使电网波形受到污染。
MOYICE-DQE404便携式电能质量记录仪采用嵌入式图形系统，以及高速大规模FPGA、高性能PowerPC CPU为核心，结合高性能的嵌入式实时操作系统而设计的，适用于变电站、电厂及工矿企业等需要不间断在线监测谐波及电能质量的场合。
◆MOYICE-DQE404电能质量记录仪功能特点

1)该便携式电能质量记录仪是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度电力监测装置；同时还具备电参量测试、矢量分析的功能；
2)可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电力参数；
3)可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否；
4)采用钳形互感器方式进行测量。优点是采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量。并且根据用户的测量范围不同可以选配不同量程的钳形表；
5)可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波；
6)可显示单相电压、电流波形并可同时显示四相电压、电流波形；
7)负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动，定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势；
8)电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题；
9)能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价；
10)可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；
11)电能质量数据支持PQDIF文件格式存储，文件保存时间不低于60天，PQDIF文件可记录电压时间波形曲线及有效值变化曲线；
12)装置具备USB接口，可方便的将数据直接拷贝到后台管理计算机；
13)与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更全面、更迅速的处理；
14)可在现场检测的同时保存测试数据和结果，通过后台管理软件实现数据微机化管理，具备强大的报表功能；
15)采用大屏幕进口彩色液晶作为显示器，人机对话界面友好；
16)导电硅胶按键，手感好、寿命长、设计合理、操作方便；
17)体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备；

技术参数

◆MOYICE-DQE404电能质量记录仪技术参数

电压采集接口
量程	0~180V/500V（可定制）
通道数	四组16通道（Ua、Ub、Uc、Un）交流电压(PT)通道180V(RMS)：8路交流电压(PT)通道500V(RMS)：8路
精度	±0.1%
谐波次数	63次
电流采集接口
量程	0A~200A(可定制)
通道数	四组16通道（Ia、Ib、Ic、In）交流电流(钳形互感器)通道20A(RMS)：4路交流电流(钳形互感器)通道200A(RMS)：4路交流电流(CT)通道180A(RMS)：8路
精度	±0.1%
谐波次数	63次
相位
范围	0~360°
准确度	±0.2°
频率
范围	40~66Hz
准确度	<±0.01Hz
电能质量部分测量误差
基本电压	≤0.1%Un
基本电流	≤0.1%In
电压电流相位差	≤±0.2°
谐波电压含有率	≤0.1%
谐波电流含有率	≤0.2%
间谐波测量	U_h≥1%U_N：不超过±5%U_h U_h＜1% U_N：不超过±0.05%U_N I_h≥3%I_N：不超过±5%I_h I_h＜3%I_N：不超过±0.15%I_N
不平衡度测量	电压不平衡度：±0.15%，电流不平衡度：±0.2%
闪变测量	±5%
三相不平衡度	≤0.2%
电压偏差	≤0.2%
电压变动	≤0.2%
开关量输入
数量	20路，10路24V无源节点。10路DC110V-220V有源节点。
开关量输出
数量	2路，（一路失电告警，另一路备用）
同步
接口类型	IRIG-B/PPS光信号，电B码
数量	1光1电，（对时绝对精度：±1 ms，时钟守时精度±1 s/24 h）
有线连接
接口类型	百兆Lan口，RJ45
数量	1个
供电电源
供电电压	AC 220V，允许偏差：-20%~15%
供电频率	47~65 Hz
USB 口
数量	3个
工作环境条件
工作温度	-10℃~50℃
湿度	≤95%,无凝露
其他
重量	13kg
尺寸	376mm×201mm×364mm(长x宽x高)
显示屏	9.7寸真彩液晶显示
抗干扰能力
静电放电抗扰度：III级
电快速瞬变脉冲群抗扰度：B级
脉冲群抗扰度：III级
浪涌抗扰度：III级
工频抗扰度：A级
工频磁场抗扰度：IIII级
脉冲磁场抗扰度：IIII级
阻尼振荡磁场抗扰度：IIII级
