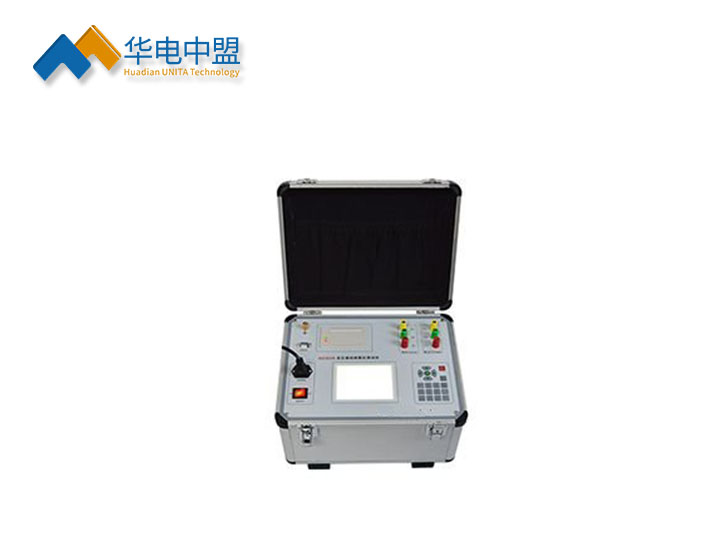

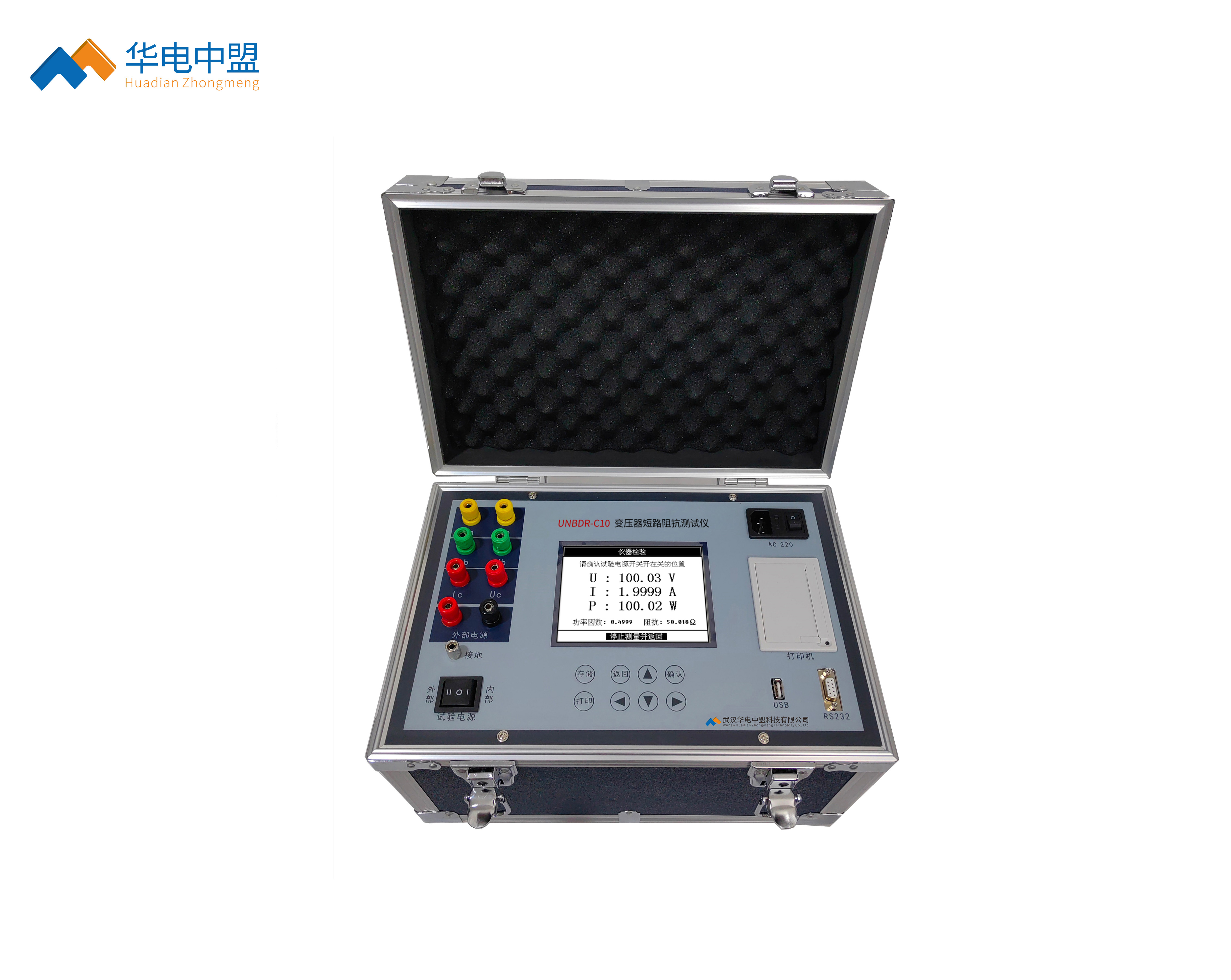

变压器短路阻抗测试仪注意事项

来源：http://www.zomokv.com/ 更新时间：2025-05-08

注意事项：

1．使用仪器时请按本说明书接线和操作。

2．接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，在测试过程中，切不可拆除测试线，以免发生事故，一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或者移动拆除测试线。
3．测试开始前请输入正确合理的试品参数，仪器内部的运算处理都要依赖于输入的试品参数。
4．测试菜单项选择和实际测试项目及接线要一致。
5．电流回路用粗线连接，电压回路用细线连接。接线图中“IA、IB、IC”为电流输入端子，“Ia、Ib、Ic”为电流输出端子。
6．低压侧短路线要足够粗，可以承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。
7．试验加压时，注意监测电流不要超过仪器额定电流，以免损坏仪器。可以通过PT、CT并设置好PT、CT变比值即可测量。请不要在电压或电流输入过载条件下工作。
8．测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。
9．由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。
10.为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
11.内存最多可储存200次测量结果，超过200次时最老的记录将被覆盖，请注意及时抄录或导出到U盘备份。
12.仪器出现故障，请及时和本公司联系，不要自行开机拆卸。
