UNITA-LP 线路参数测试仪

执行标准：

执行标准：DL/T 1119-2010、DL/T1179-2012

产品别名：

产品别名：输电线路参数测试仪、智能参数测量仪、线路工频参数测试仪

产品特性：

产品特性：
※二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；
※多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容；
※可根据用户需求来定制产品；
产品品牌：盟易测
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

UNITA-LP 线路参数测试仪

本测试系统是大功率线路工频参数异频测试系统分体式装置的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。

即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。

本装置的可实现的测试项目(zui高配置)涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。

a) 被测线路首末端悬空--线路静电感应电压、接地电流测量；

b) 被测线路末端短路接地--线路电磁感应电压、电磁干扰电流测量；

c）高感应电压下三相线路的相别核对--线路末端为桥架母线或GIS组合电器；

d) 线路各相绝缘电阻测试、核对相别、线路直流电阻测量；

e) 三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容、等值电容；

e) 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容；

f) 多回同杆或并行线路回路间的不平衡度影响和不对称度影响分析；

g) 二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；

h) 同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容；

现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换(含：接地操作等)、隔离变压器的输出(频率、电压)、数据采样、计算分析的自动依次完成。

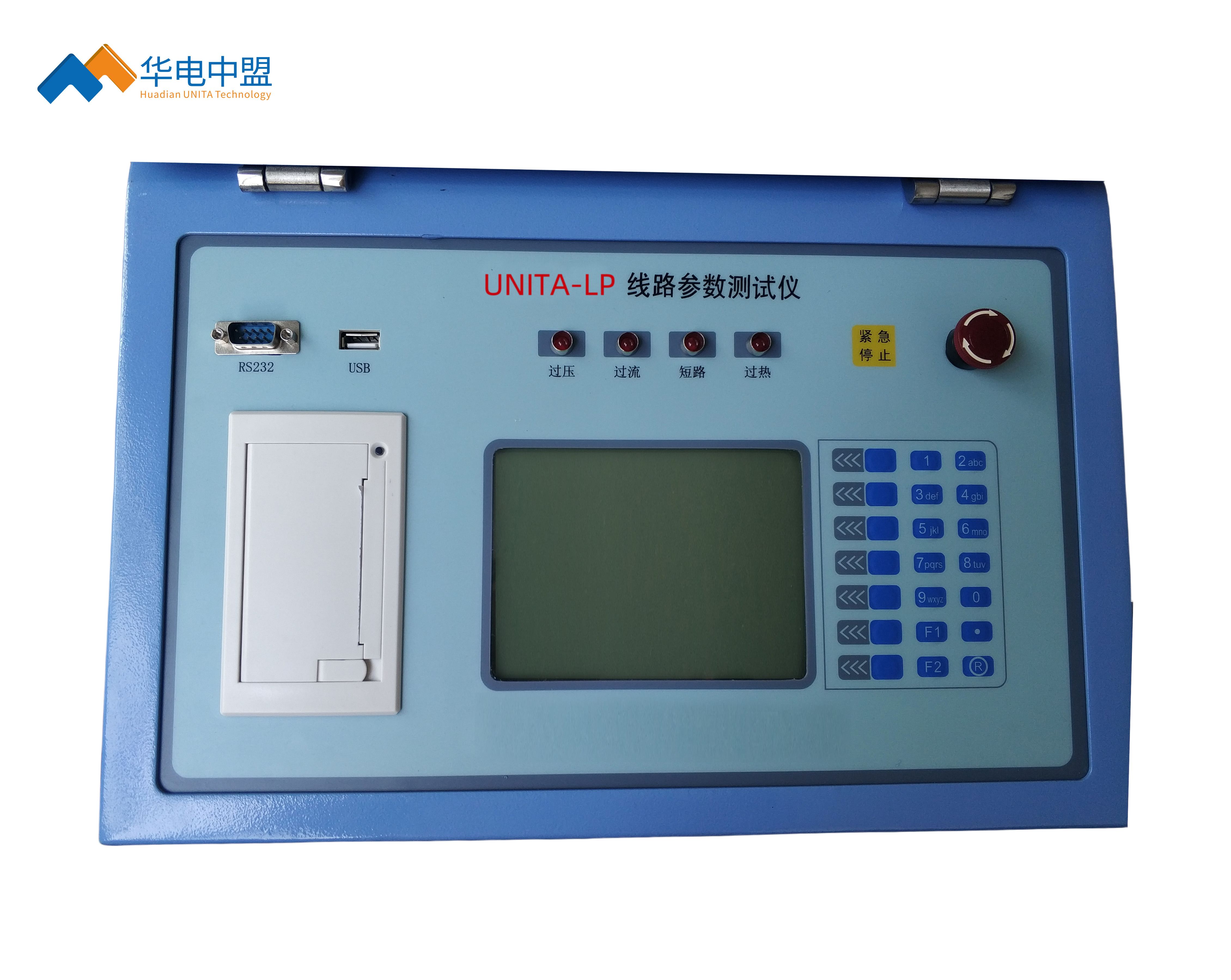

机箱采用框架式结构，选用扣板式面板安装，将显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB数据接口等集中在正面。

外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，方便仪器检定时接入标准源校准装置测试准确度。

设备外形尺寸符合人体工程学原理，测试人员可直立操作仪器，机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量依据型号规格控制在60～85kg以内。

技术参数

根据测试系统选型配置表选择适用于不同工频干扰强度及线路长度的规格型号：以满足对0.2～1500km架空线路或电缆线路交流工频参数测试需要。

测试装置抗工频干扰能力：在装置输出信号与工频干扰信号之比为1:20的条件下可靠、稳定输出，准确分离工频干扰信号并完成所有测试项目。

供电电源：单相AC 220V±10%，（10～40A）50Hz±2%；

测试装置保护功能

1) 工作电源保护：仪器输入电源误接入380V电源时，过压报警指示灯亮并同时蜂鸣器发出告警提示音。

2）装置外壳接地与试验接地检测：装置试验接地及外壳接地不良时，装置发出告警提示字符并关闭电源输出。

3）具备急停按钮，出现意外快速切断电源输出并将被测线路首端接地，保护测试人员和设备安全。

4）其他保护：装置具备过压、过流、短路、过热四种保护，在面板装有故障指示灯，提示出现故障类型。

异频电源输出特性：

1) 输出频率：45Hz/55Hz/260Hz定频输出频率度优于±0.1%；

2) 输出波形：标准正弦波，波形失真度优于±2%；

装置型号及技术参数

产品附件
