SFQ-81系列三倍频电源发生器

执行标准：

执行标准：DL/T 596-2005 《电力设备预防性试验规程》

产品别名：

产品别名：三倍频电源发生器、三倍频感应耐压装置、三倍频电源发生器、三倍频发生器、三倍频感应电压发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪

产品特性：

产品特性：
※广泛用于对电压互感器作倍频感应耐压试验;
※对电力变压器进行分相的倍频感应耐压试验；
※对其它感应线圈式的电气产品作倍频感应耐压试验；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

三倍频电源发生器

特性：
本产品根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量更大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。产品由三相五柱变压器（或三台单相变压器、单相调压器、电抗器）及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

◆三倍频电源发生器用途
1.广泛用于对电压互感器作倍频感应耐压试验；
2.对电力变压器进行分相的倍频感应耐压试验；
3.对其它感应线圈式的电气产品作倍频感应耐压试验。

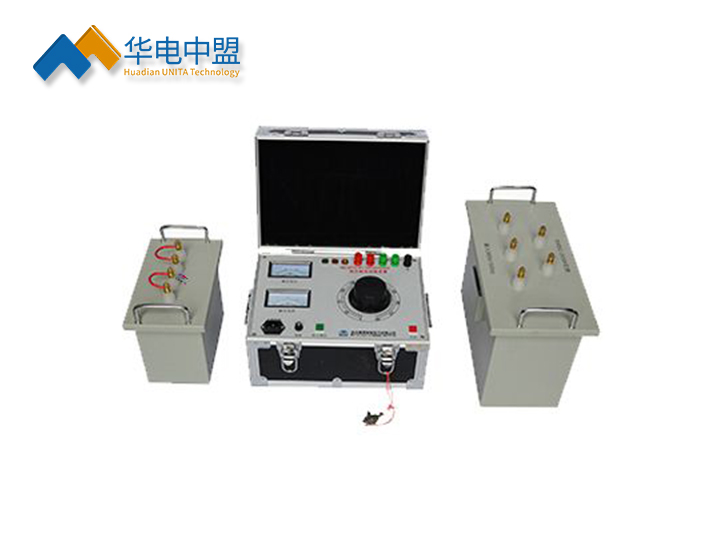

三倍频电源发生器详情图

三倍频电源发生器产品展示三倍频电源发生器证书三倍频电源发生器质量证书三倍频电源发生器案例

技术参数

◆SFQ-81系列三倍频电源发生器技术参数：
1.输入电压：三相380V 50HZ
2.输出电压：单相0~300V/0~500V(连续可调) （选配）
3.频率:150HZ
4.输出容量：0-150kVA 。（选配）
5.谐波失真：＜5%-8%
6.空载运行时间：≤5分钟
7.额定电压下的被试品持续时间：40秒
