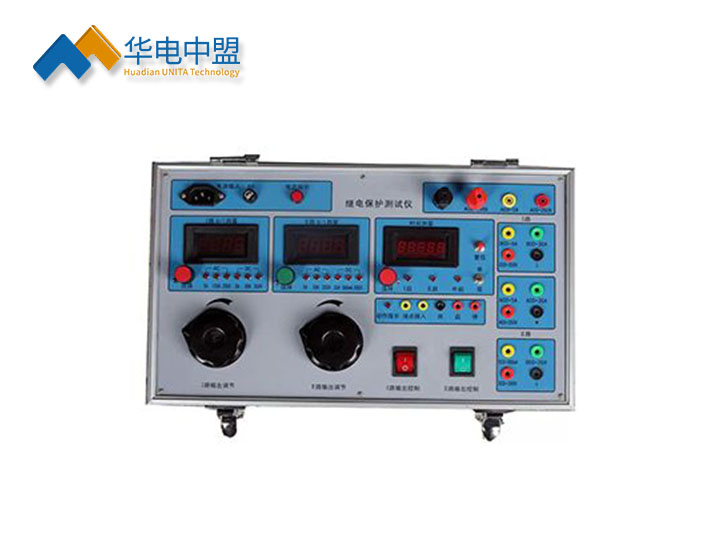

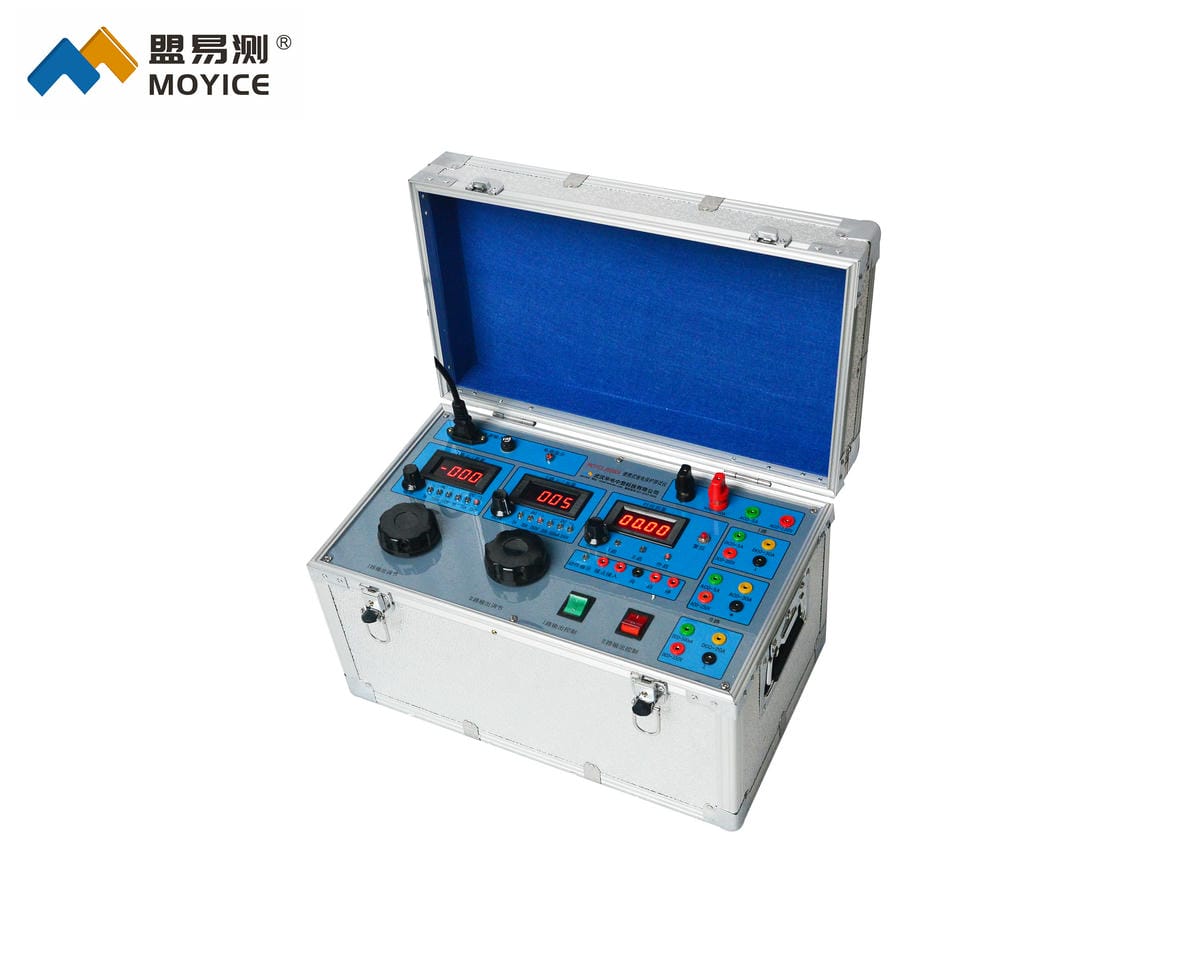

MOYICE-JBQ804便携式继电保护测试仪

◆MOYICE-JBQ804便携式继电保护测试仪简述

便携式继电保护测试仪是我公司自行研制开发的新型测试设备，主要用于各种继电器校验、测试。被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。
本装置输出的校验电压可调，能对24VDC、48VDC、110VDC、220VDC等直流继电器进行校验，对36VAC、220ADC等交流继电器进行校验。仪器分为Ⅰ路和Ⅱ路两个回路，Ⅰ路分为交流输出和直流输出，Ⅱ路通过“Ⅱ路”输出开关控制经Ⅱ路调压器直接调节输出，测量可外附万用表测量。

◆MOYICE-JBQ804便携式继电保护测试仪特点

外型美观大方便于携带，采用美观大方的PVC面板
设备内置5位数显电秒表，电秒表可内部启动，也可外部启动
测量精度高   0.5级真有效值
功率大、体积小、带负载能力强
具有两路独立的交、直流输出功能
可同时监视两路输出
电压继电器吸合及释放试验
电流继电器整定值试验
时间继电器（直流）延时时间的测定
中间继电器试验（带保持线圈）
设备内置声光提示电路，在被测继电器接点动作时，可将接点接入测试仪秒表“停”和“共”端子上，测试仪内发出报警声和发光，提示继电器接点动作情况

◆MOYICE-JBQ804便携式继电保护测试仪技术参数

供电电源：AC220V±10%   50HZ
输出：
Ⅰ路：AC：0～5A       （20V）
0～10A      （20V）
0～150A     （20V）
0～250V     （4A）
DC：0～5A     （20V）
0～30A    （20V）
0～350V   （4A）
II路：AC：0～250V
DC: 0～350V
测试范围：
测试电压范围：0～500.0V
测试交直流电流范围：0～500mA  0～5A  0～10A   0～150A
测试时间范围：0.01～99.99S
精度： 0.5级

仪器便携式继电保护测试仪的配套
1.15A保险丝                 二个
2.测试线                     一套
3.电源线                     一条
4.使用说明书                 一本
5.产品合格证                 一张
