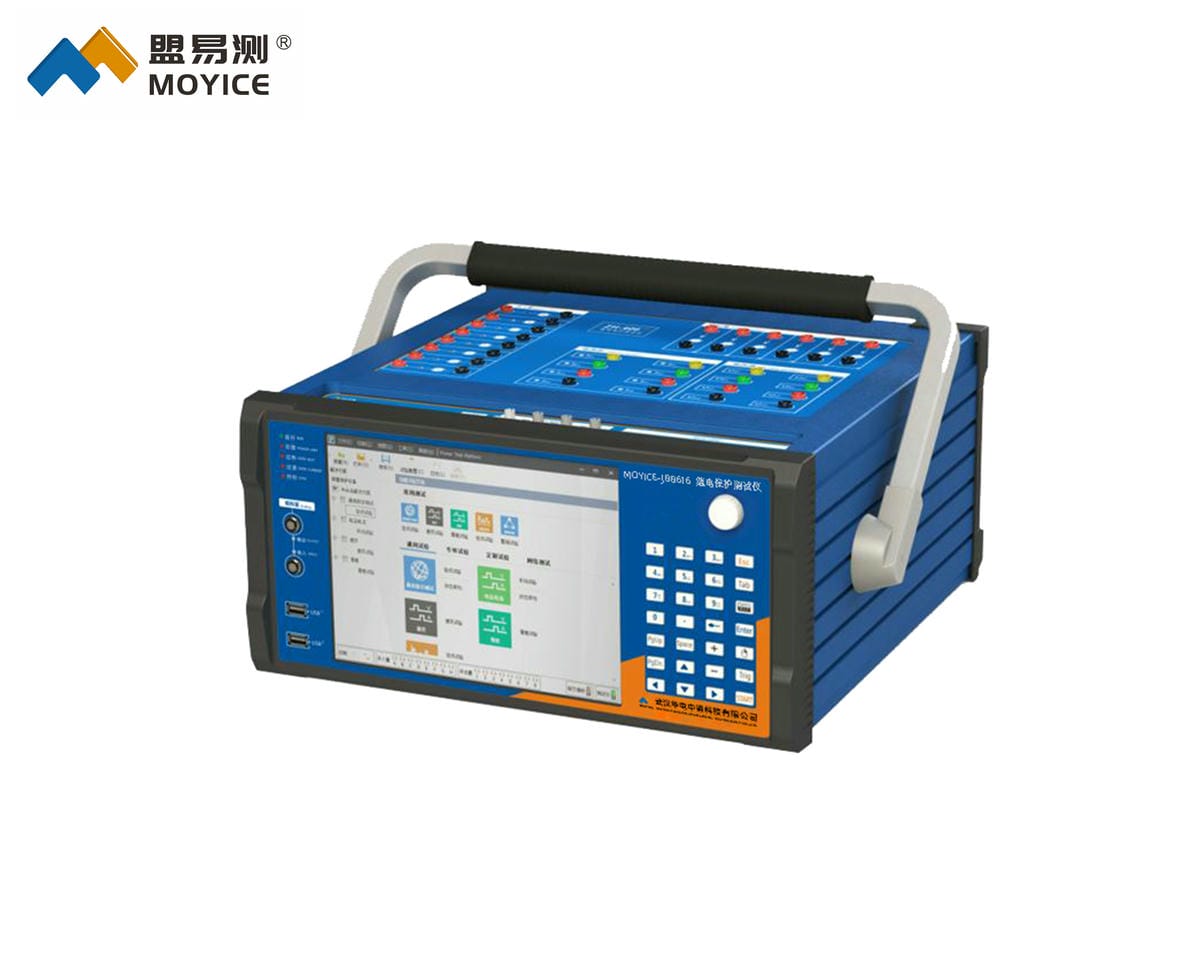

MOYICE-JB8616继电保护测试仪

执行标准：

执行标准：DL/T 1153- 2012、DL/T 624-2010、IEC61850

产品别名：

产品别名：继电保护测试仪、微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

产品特性：

产品特性：
※功能强大、精度高、体积小、重量轻;
※交流电压源输出量程：每路120V/60VA；
※分辨率 1mV；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-JB8616继电保护测试仪简述

MOYICE-JB8616继电保护测试仪测试仪是依据相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

技术参数

◆MOYICE-JB8616继电保护测试仪技术参数

交流电压源输出
量程	每路120V/60VA
准确度	0.2V~2V时，±4mV；2V~120V时，±0.1%
分辨率	1mV
交流电流源输出
量程	每路30A/450VA
准确度	0~500mA时，±1mA； 500mA~30A时，±0.1%
分辨率	1mA
相位
范围		0~360°
准确度		±0.1°
分辨率		0.1°
频率
范围		0~1000Hz
准确度		<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率		0.001 Hz
时间
范围	10ms~9999.999s
分辨率	1ms
开关量输入
数量		8对
遮断容量		DC250V /0.5A
开关量输出
数量		6对，其中2对为快速开出(0.1ms)
直流电压源输出
量程		每路0~160V/60VA
准确度		0.2%
直流电流源输出
量程		每路0~20A/450VA
准确度		0.2%
同步
接口类型		GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588
数量		GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对
无线连接
接口类型		WIFI、4G
有线连接
接口类型	百兆Lan口，RJ45
数量	2个
供电电源
供电电压	交/直流 220V，允许偏差：-20%~15%
供电频率	47~65 Hz
IEC 61850通讯接口
功能		任意配置为IEC 61850 9-1/9-2的SMV发送、接收端或GOOSE发送、接收端
接口类型		LC光口，
数量		8对,6对为100M自适应，2对为100/1000M自适应
波长		1310nm
IEC 60044通讯接口
功能		IEC60044-7/8、DL/T282报文的接收、发送
接口类型		ST
数量		6个发送口，2个接收口
模拟量小信号输入
接口类型		航空插头，交流电压
数量		12路
模拟量小信号输出
接口类型		航空插头，交流电压
数量		12路
USB 口
数量	3个
工作环境条件
工作温度	-10℃~50℃
湿度	≤95%,无凝露
其他
联机接口	RJ45
显示屏	10.4寸真彩液晶显示，带触摸功能
