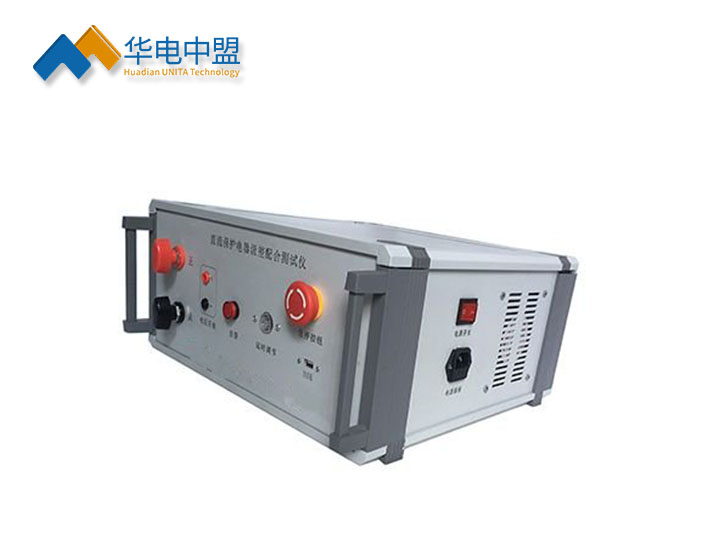

MOYICE-SA7112交流保护电器级差配合测试仪

◆MOYICE-SA7112交流保护电器级差配合测试仪简述

站用电系统由站用变压器电源、站用变压器、380V低压配电屏、保护测控、交流供电网络组成的系统。站用电负荷宜由站用配电屏直接供电，对重要负荷应采用分别接在两段母线上的双回路供电方式。断路器、隔离开关的操作及加热负荷，可采用按配电装置区域划分、分别接在两段站用母线，各区域分别设置专用配电箱，向各间隔负荷辐射供电。配电箱采用双电源进线时，配置双投刀开关进行手动切换，一路运行，一路备用，分别接到380V两段工作母线上。站内交流保护电气要求如下：变电站站用交流电源系统380V供电交流馈线断路器宜按照1.2倍及以上负载额定电流选择；交流馈线断路器与下级断路器之间的级差配合最小应为两级，并满足对应断路器生产厂家相关级差配合要求；变电站内设置的交流保护断路器的级数不宜超过4级；交流馈线不宜采用交流断路器与交流熔断器混用；380V低压配电屏进线断路器应具备过流及短路保护功能，并配置保护出口接点用于闭锁380V备自投装置。
目前变电站的交流馈电网络多采用辐射结构，一般经过三级配电，每级配电大多采用交流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因交流断路器及其他直流保护电器动作特性不匹配带来的隐患，目前，发电厂、变电站的交流配电系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统安全留下隐患，为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的交流保护电器级差配合测试仪，以方便运行维护部门对保护电器级差配合进行校验，提高直流系统运行的可靠性，保证电网安全可靠运行。
本测试仪适用电压等级AC110V、AC220V、AC380的交流电源系统适用。

◆MOYICE-SA7112交流保护电器级差配合测试仪特点

1）采用32位168M高速微控制器作为主控芯片，配合1M采样速率，高精度ADC采样芯片，保障信号的可靠，准确记录；
2）具有回路电阻、短路电流预估；
3）模拟交流回路金属性短路故障试验，测试回路开关级差配合可靠性；
4）模拟漏电开关的漏电流跳闸试验；
5）三相电压不平衡测试；
6）短路校验发生异常故障时，可提供自动延时断开和人工急停按钮切断回路保护方式；
7）采用可控硅控制。稳定输出电流，保障装置安全运行；
8）采用过零触发功能，不损伤交流开关；
9）装置支持任意间的相相测试和相零测试，可显示短路电流、分断时间、燃弧时间、熄弧时间及开关分断时波形曲线；
10）装置使用可视图形化界面，自带数据库管理系统，可随时查看记录、生成EXCEL报表或转换成WORD报表供打印，存档；
11）装置具有容量记忆功能，可以点击快速测试，不必每次重复输入同样的开关容量参数。方便快捷测量，大大提高工作效率。

◆MOYICE-SA7112交流保护电器级差配合测试仪技术参数

1）工作电源：AC220V±15% 频率50Hz；
2）测试电源电压等级：AC110V、220V、AC380V， 50Hz；
3）电压精度：0.5%；
4）电流精度：1%；
5）预估精度：<5%；
6）电流测量范围：预估测量范围：0-8000A；
7）短路测量范围：≥2000A；
8）延时保护：≤1000ms；
9）安全：采用3重保护：可控硅保护、时间继电器延时保护、手动强制断电保护。
10）短路方式：相线短路、相零短路。
11）延时调节范围：5%～100%；
12）录波时间：测试前半个周期，测试后半个周期。
13）录波分辨率：24位；
14）装置外型尺寸：492*210*490（mm），重量：25kg。
使用要求
1 现场条件
1）配电盘设有单相220V交流输出，输出功率不小于1KW，输入有自动空气开关保护。
2）配电盘的电源与被测试交流电源不同回路。
2 对操作人员要求
1）带安全手套、佩戴防护眼镜；
2）携带常用五金工具和万用表；
3）使用绝缘的工具接线（防止漏电）。
